Double transmetteur pression différentelle 1 kPa | écran, VCC
Description du produit

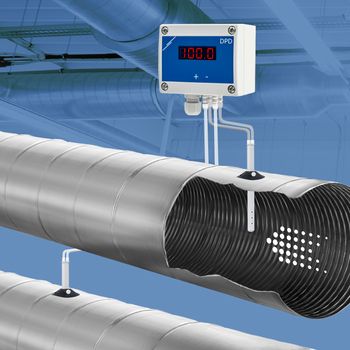

Ce transmetteur est capable de mesurer soit la pression différentielle, soit le débit volumique d'air à l'aide de ses deux entrées. Il peut également fournir des lectures de la vitesse de l'air lorsqu'il est raccordé à un kit de tube de Pitot.
Les valeurs mesurées sont transmises via deux sorties analogiques, qui sont sélectionnables entre 0-10 VDC, 0-20 mA, ou 0-100% PWM. De surcroît, il est possible d'ajuster et de surveiller tous les paramètres à distance en utilisant la communication Modbus RTU. Afin d'assurer une visualisation pratique et en temps réel, le transmetteur dispose d'un écran LED 7 segments intégré.
Il est généralement utilisé pour surveiller le débit volumique de l'air soufflé et extrait dans les systèmes de ventilation ou les Centrales de Traitement d'Air (CTA). L'appareil fonctionne avec une tension d'alimentation de 24 VDC et a une plage de pression de 0 à 1 000 Pa.
Spécifications et descriptions supplémentaires
Que peut mesurer et calculer ce transmetteur ?
Le transmetteur de pression DPD (ou bien capteur) est capable de mesurer la pression différentielle en deux points de mesure distincts simultanément. Cette fonctionnalité permet aux utilisateurs de calculer soit le débit volumique d'air, soit la vitesse de l'air à partir des données mesurées.
Afin de calculer le débit volumique d'air en fonction du facteur K du ventilateur, les utilisateurs peuvent se servir des kits de raccordement de type PSET-PVC-200 ou bien PSET-QF-200. Ces kits de raccordement fournissent les composants et les paramètres nécessaires pour déterminer avec précision le débit volumique d'air à la base des caractéristiques spécifiques du ventilateur utilisé. De plus, ces kits de raccordement peuvent également être utilisés pour mesurer la pression différentielle quand c'est nécessaire.
Afin de calculer le débit volumique d'air en fonction de la section transversale de la gaine ou la vitesse de l'air, les utilisateurs peuvent se servir des kits de raccordement PSET-PTS-200 ou bien PSET-PTL-200. Ceux-ci facilitent le calcul du débit volumique d'air ou de la vitesse de l'air en fonction des dimensions de la section transversale de la gaine et de la vitesse de l'air mesurée.
En sélectionnant le kit de raccordement approprié en fonction des exigences spécifiques de l'application, les utilisateurs peuvent utiliser de manière efficace le transmetteur de pression DPD afin de mesurer et de calculer avec exactitude et précision le débit volumique d'air ou la vitesse de l'air dans les systèmes CVC.
Comment les valeurs mesurées sont-elles affichées et transmises ?
Les valeurs mesurées sont transmises via les sorties analogiques et via la communication Modbus RTU. Les deux valeurs sont indiquées en alternance sur l'écran LED 7 segments. L'affichage peut être désactivé via Modbus RTU.
Quelles sont les capacités des sorties analogiques et les réglages par défaut ?
Le transmetteur de pression DPD dispose de deux sorties analogiques, chacune d'entre elles est capable de transmettre les valeurs mesurées, que ce soit la pression différentielle, le débit volumique d'air, ou la vitesse de l'air, de manière proportionnelle. Par défaut, le transmetteur fonctionne dans une plage de 0 à 1 000 Pa. Les sorties analogiques sont configurées pour transmettre 0 V à 0 Pa et 10 V à 1 000 Pa.
Cette configuration par défaut assure la compatibilité avec les exigences de mesure standard. Toutefois, les utilisateurs ont la possibilité d'ajuster divers paramètres, y compris la plage de mesure, les types de sortie et d'autres réglages, via la communication Modbus RTU.
Quelles sont les applications clés et les options de connectivité ?
Le transmetteur de pression DPD donne la possibilité de mesurer le débit volumique d'air en deux points de mesure distincts simultanément, ce qui le rend idéal pour surveiller le volume d'air soufflé et extrait dans divers systèmes, tels que les systèmes de ventilation ou les Unités de Récupération de Chaleur (URC). Cette fonctionnalité de mesure double permet une surveillance et un contrôle complets du flux d'air au sein de ces systèmes, facilitant ainsi un fonctionnement et une maintenance efficaces.
Ce transmetteur peut être connecté à Internet via une passerelle Internet Sentera. Cela permet d'enregistrer les données ou d'ajuster les réglages à distance.
Quelles sont les exigences d'alimentation électrique et de câblage ?
Le bornier à vis facilite le raccordement de la tension d'alimentation, des deux sorties et de la communication Modbus RTU. La tension d'alimentation requise est de 24 VDC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) sont isolées en interne, nécessitant l'utilisation d'un câble à 4 fils pour le raccordement. La plupart des alimentations 24 VDC sont équipées de mesures de protection contre les courts-circuits, les surcharges et les surtensions, améliorant ainsi la sécurité et la fiabilité de l'installation. L'utilisation d'une tension d'alimentation de 24 VDC améliore davantage la sécurité et la fiabilité de votre configuration.
Quelles sont les caractéristiques physiques et de durabilité de ce transmetteur ?
Le boîtier est fabriqué en plastique r-ABS V0 (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur bénéficie d'un indice de protection IP65 contre la pénétration de la poussière et de l'eau. Ce transmetteur peut être monté au mur, aussi bien à l'intérieur qu'à l'extérieur.
