Capteur TVOC pour conduit | 24 V DC | Modbus RTU
Description du produit
Ce capteur de qualité de l'air pour gaine mesure la température, l'humidité relative et les COV (Composés Organiques Volatils).
Il fonctionne avec une alimentation de 24 V CC et un courant d'entrée maximal de 20 mA. Les valeurs mesurées sont transmises via Modbus RTU, car le capteur ne dispose pas de sorties analogiques.
Tous les paramètres peuvent être configurés à l'aide de la communication Modbus RTU.
Le capteur se connecte via un bornier à vis enfichable et fonctionne dans une plage de température de fonctionnement de -10 à 50 °C.
Spécifications et descriptions supplémentaires
Qu’est-ce que le TVOC et pourquoi est-ce important ?
Le TVOC signifie Total des Composés Organiques Volatils. Ce sont des substances chimiques qui se transforment facilement en gaz et que l’on retrouve souvent dans des produits courants comme les nettoyants, peintures, vernis, ainsi que dans certains matériaux de construction et meubles. Ils sont aussi émis par les êtres humains et les animaux. Les composés les plus fréquents sont le benzène, l’éthylène glycol, le formaldéhyde, le dichlorométhane, le tétrachloroéthylène, le toluène, le xylène et le 1,3-butadiène. Mesurer les niveaux de TVOC est important car certains COV peuvent être nocifs pour la santé, surtout lorsqu’ils s’accumulent en intérieur. Une exposition prolongée à des concentrations élevées peut provoquer des maux de tête, des vertiges, des irritations des yeux, du nez et de la gorge, voire des problèmes de santé plus graves. En contrôlant le TVOC, on peut surveiller la qualité de l’air dans les habitations ou les lieux de travail et réduire ainsi les risques pour la santé.
Comment installer ce capteur de COV pour gaine ?
Ce capteur de COV compact est optimisé pour la surveillance de la qualité de l'air intérieur dans les gaines de ventilation. Il est doté d'une sonde de détection en plastique d'une longueur de 142,2 mm. Le capteur fonctionne de manière optimale s'il est installé dans une section droite de la gaine d'air. Évitez de l'installer dans des zones d'air turbulent à proximité des filtres, des ventilateurs, des serpentins de refroidissement, etc. Positionnez le capteur correctement par rapport à la direction du flux d'air. Des informations plus détaillées peuvent être trouvées dans les instructions de montage téléchargeables en haut de cette page.
Ce capteur de COV compact est optimisé pour la surveillance de la qualité de l'air intérieur dans les gaines de ventilation. Il est doté d'une sonde de détection en plastique d'une longueur de 142,2 mm. Le capteur fonctionne de manière optimale s'il est installé dans une section droite de la gaine d'air. Évitez de l'installer dans des zones d'air turbulent à proximité des filtres, des ventilateurs, des serpentins de refroidissement, etc. Positionnez le capteur correctement par rapport à la direction du flux d'air. Des informations plus détaillées peuvent être trouvées dans les instructions de montage téléchargeables en haut de cette page.
Ce capteur nécessite très peu de configuration grâce aux paramètres par défaut optimisés. Il est pratiquement utilisable directement une fois qu'il a été installé.
Que mesure ce capteur de COV ?

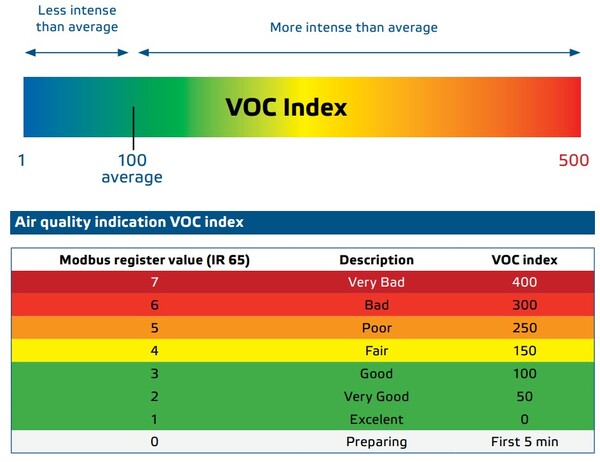

Ce capteur de gaine mesure la température et l'humidité relative. Il surveille également la tendance de la qualité de l'air intérieur (indice de COV). Ce capteur de tendance peut être utilisé pour contrôler la vitesse du ventilateur du système de ventilation. Lorsque l'indice de COV montre une tendance à la baisse, la vitesse du ventilateur peut être réduite. En cas de tendance à la hausse, un plus grand apport d'air frais est nécessaire pour éliminer les polluants.
Ce capteur de gaine mesure la température et l'humidité relative. Il surveille également la tendance de la qualité de l'air intérieur (indice de COV). Ce capteur de tendance peut être utilisé pour contrôler la vitesse du ventilateur du système de ventilation. Lorsque l'indice de COV montre une tendance à la baisse, la vitesse du ventilateur peut être réduite. En cas de tendance à la hausse, un plus grand apport d'air frais est nécessaire pour éliminer les polluants.
Comment fonctionnent la connexion Modbus et l’accès aux données ?
Le capteur se connecte via un bornier enfichable. Toutes les valeurs mesurées sont disponibles dans les registres d’entrée Modbus du capteur. La lecture des données peut se faire via SenteraWeb — notre plateforme CVC en ligne —, un système GTC (BMS) ou tout autre maître Modbus. Le Modbus présente plusieurs avantages, notamment une meilleure résistance aux perturbations par rapport aux signaux analogiques et la possibilité d’utiliser des câbles plus longs (jusqu’à 1000 mètres). Ce capteur nécessite très peu de configuration et est presque prêt à l’emploi dès son installation.
Quelles sont les exigences en matière de câblage et d’alimentation ?
Les borniers à ressort permettent un câblage rapide et fiable, sans entretien régulier, pour fils rigides ou souples. L’alimentation est en 24 V DC. Les bornes d’alimentation (V+) et de masse de sortie (GND) ne sont pas reliées en interne, ce qui nécessite un câble 4 conducteurs pour le raccordement. La plupart des alimentations 24 V DC intègrent des protections contre les courts-circuits, surcharges et surtensions, assurant ainsi la sécurité et la fiabilité de l’installation.
Quelles sont la calibration, la durabilité et les normes de protection du capteur ?
Chaque capteur est calibré et testé en usine. Nous utilisons des capteurs et composants de haute qualité garantissant la stabilité et la précision sur le long terme. Le boîtier offre une protection IP20 contre la poussière et l’humidité. Ce dispositif est prévu uniquement pour un usage intérieur et doit être protégé de la lumière directe du soleil pour assurer des performances optimales.
