Contrôle manuel à distance pour moteur AC 7,5 A

Moteur CA 7,5 A | contrôle 0-10 V | surveillance CT

Name: Moteur CA 7,5 A | contrôle 0-10 V | surveillance CT
Brand: Sentera
SKU: Unité
Price: 442.64 EUR
Availability: InStock

Personne n'a encore commenté ce produit, soyez le premier (voir ci-dessous), nous apprécions votre avis !

Code article FS-R-000010

Stock actuel 3 Unité

Temps d'avance d'usine 4 Semaine(s)

Description de la solution

Contrôle de la vitesse du ventilateur par signal 0-10 Volt pour ventilateurs avec moteur CA monophasé, équipé de contacts thermiques. Le courant maximal du moteur est de 7,5 A. La tension d'alimentation est comprise entre 115 et 230 VAC. La vitesse du ventilateur CA peut être ajustée via un signal de commande analogique. Le module DADCM convertit le signal de commande analogique en communication Modbus RTU. La communication Modbus RTU peut couvrir de plus grandes distances qu'un signal analogique. La vitesse du ventilateur peut être réglée de haut en bas ou de bas en haut. Tous les paramètres peuvent être ajustés via Modbus RTU. La fonction de surveillance CT désactive le moteur si une surchauffe du moteur est détectée via les contacts thermiques.

Documents

Vue d'ensemble schématique

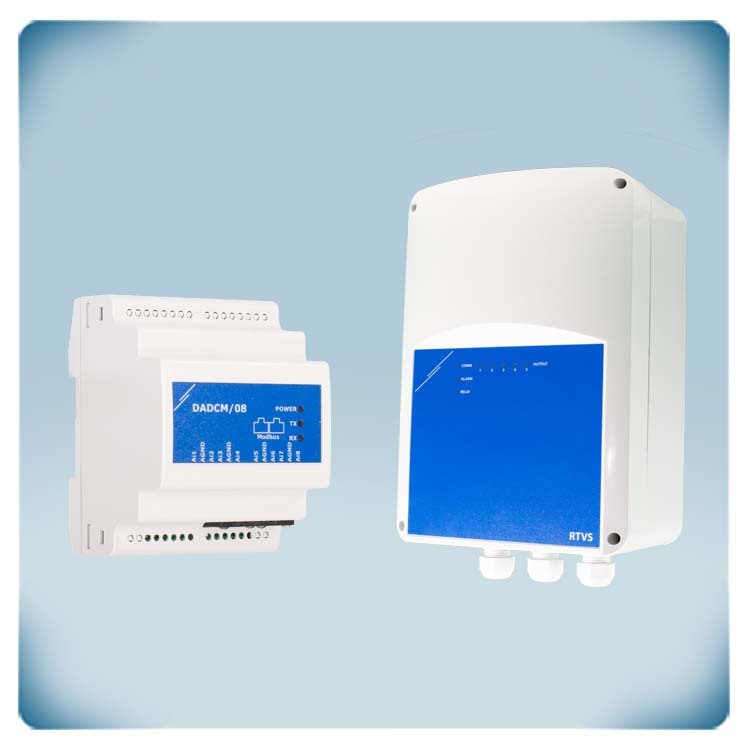

Composants de cette solution

Code article

Quantité

Désignation

RTVS8-75L22

1 Unité

C'est un variateur de vitesse à transformateur avec communication Modbus RTU. Il est conçu pour contrôler des moteurs monophasés avec un courant maximum de 7,5 A et une tension d'alimentation de 115 - 230 VAC. Le variateur utilise la technologie de l'autotransformateur pour faire varier progressivement la tension du moteur, tout en garantissant une sortie parfaitement sinusoïdale pour un fonctionnement silencieux. Un revêtement d'imprégnation sur l'autotransformateur minimise le bruit électrique. Le contrôle est très polyvalente, prenant en charge le réglage manuel et le réglage basé sur la demande via les capteurs CVC Sentera, les potentiomètres, les modules d'E/S Modbus ou les systèmes GTC. L'unité est installée dans un boîtier qui bénéficie d'un indice de protection IP54, tout en étant adapté au montage en surface.

DADCM-08

1 Unité

Les DADCM sont des convertisseurs analogique vers numérique (Modbus RTU). Les DADCM-08 sont équipés de 8 entrées analogiques configurables via le protocole Modbus RTU. Sur les 8 entrées, 4 peuvent être réglées selon les types suivants : signaux 0-10 VCC, 0-20 mA ou PWM de 0-100 %. Les 4 entrées restantes peuvent être configurées pour gérer des signaux de 0-10 VCC et 0-20 mA. Les données d'entrée analogiques sont transmises aux Registres d'entrée Modbus RTU. Le module est alimenté par une alimentation 24 VCC Power over Modbus (PoM), ce qui signifie que la source d'alimentation et la communication Modbus RTU sont établies via la prise RJ45. Ce module est conçu pour une installation facile sur un rail DIN à l'intérieur d'une armoire électrique.
