Interrupteurs-sectionneurs avec position arret cadenassable
Un sectionneur, également appelé interrupteur d’isolement, est destiné à isoler l’alimentation des équipements électriques connectés à un circuit. Cela est fait principalement pour assurer la sécurité et la protection, en particulier lors des opérations de maintenance et de réparation. De plus, les sectionneurs interrompent les circuits électriques afin d’arrêter le flux de courant et sont donc largement utilisés dans diverses applications industrielles et manufacturières. Lors des opérations, les sectionneurs sont associés à des interrupteurs et reliés aux conducteurs de mise à la terre afin d’offrir une sécurité supplémentaire aux professionnels confrontés à des problèmes électriques complexes ou effectuant des tâches de maintenance et de réparation dans les zones de travail. Toutefois, les sectionneurs ne contrôlent pas les circuits ; leur seule fonction est d’isoler en toute sécurité le flux d’énergie.
La série EME5 de sectionneurs trouve des applications dans divers secteurs et environnements. Ces dispositifs sont réputés pour leur facilité d’installation et de mise en service, leur haut niveau de sécurité et de fiabilité, leurs faibles besoins de maintenance grâce à une conception robuste et la possibilité d’être verrouillés, éliminant ainsi tout risque de mise en marche accidentelle.
L’isolement des composants des parties sous tension du système constitue l’opération de commutation la plus simple (à vide). L’isolement est généralement nécessaire pour effectuer en toute sécurité la maintenance, la réparation et le remplacement des composants d’un système électrique. Ce n’est qu’après isolement qu’une personne peut s’approcher de l’équipement concerné. Il peut souvent s’agir aussi d’une exigence légale d’avoir une séparation visible entre les parties actives et les parties accessibles.
Les interrupteurs d’isolement déconnectent les moteurs et les équipements électriques. Les interrupteurs d’isolement (marche/arrêt) ou sectionneurs sont des équipements de distribution largement utilisés dans les usines, les environnements commerciaux et industriels pour interrompre les circuits, assurer une commutation manuelle et isoler l’alimentation principale. Souvent appelés sectionneurs de puissance, les sectionneurs sont utilisés pour déconnecter les équipements électriques à des fins de maintenance ou de réparation ou en cas d’urgence. En particulier lors de la manipulation d’équipements électriques à forte puissance, il est impératif de décharger complètement l’électricité avant d’entamer toute opération de maintenance ou de réparation. Au-delà de la simple coupure du flux électrique, le sectionneur contribue également à la séparation des différents composants au sein du système électrique.

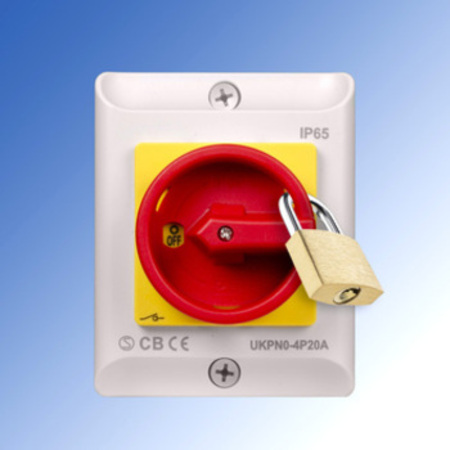

Le principe de fonctionnement d’un sectionneur est simple. Il déconnecte le courant ou la source d’alimentation, facilitant l’exécution sûre et aisée des travaux de maintenance, d’inspection et de réparation par des électriciens, des mécaniciens ou des techniciens. Ces interrupteurs garantissent la sécurité des équipements et du personnel. En minimisant les risques liés aux accidents mécaniques et électriques, ils contribuent à la création d’un environnement de travail sécurisé. Cela est particulièrement crucial pendant les périodes de réparation et de maintenance. Afin d’assurer une maintenance sûre à tout moment, les sectionneurs EME5 peuvent être verrouillés mécaniquement en position OFF à l’aide d’un cadenas.
Néanmoins, la fonction principale des interrupteurs marche/arrêt est de servir de dispositifs d’arrêt d’urgence. Par conséquent, ils doivent être facilement identifiables, accessibles et constamment visibles pour les opérateurs. C’est pourquoi les interrupteurs d’isolement sont dotés de couleurs spéciales afin de répondre aux exigences des normes et codes électriques pertinents.
Dans nos foyers, nous disposons d’un simple interrupteur ou levier et d’une prise pour connecter un appareil électrique à l’alimentation. Lorsque nous appuyons sur le bouton, actionnons le levier ou débranchons le câble, l’appareil est hors tension. Contrairement aux installations résidentielles, où le débranchement d’une prise coupe l’électricité, les machines et équipements industriels sont interconnectés. Dans de nombreux cas, une unité peut devoir être déconnectée pour réparation tandis que les autres continuent de fonctionner normalement. Par conséquent, un simple retrait de la prise n’est pas suffisant dans de tels scénarios industriels. C’est là que les sectionneurs s’avèrent utiles. Ils déconnectent l’électricité de l’appareil. La coupure de l’alimentation assure la sécurité des travailleurs et prévient les risques éventuels de chocs électriques.
Comment ça marche ? La fonction principale d’un interrupteur d’isolement est de déconnecter l’alimentation électrique de la charge (par ex. un moteur). L’interrupteur contient deux plaques métalliques, qui se séparent lors de l’ouverture de l’interrupteur. En tournant le bouton rotatif, les plaques métalliques peuvent être séparées (position OFF) ou fermées (position ON). Lorsque les plaques sont séparées, aucun courant électrique ne peut circuler.
Un moteur est une charge inductive. Lorsqu’une charge inductive est soudainement déconnectée de l’alimentation, l’électricité tend fortement à continuer de circuler. C’est un phénomène bien connu — tout le monde a déjà vu l’étincelle dans un interrupteur lorsqu’on éteint la lumière. Cependant, cette formation d’étincelles comporte également le risque que les plaques métalliques d’un interrupteur se soudent ensemble sous l’effet du fort courant qui les traverse soudainement. Si les contacts se soudent à cause d’un surintensité, il n’est plus possible d’ouvrir l’interrupteur et d’interrompre le courant électrique. Ce risque existe avec un interrupteur normal, mais pas avec les sectionneurs EME5 ! Les sectionneurs EME5 sont équipés de contacts de sécurité à ouverture forcée. Même si ces contacts se soudent en raison d’un surintensité, ils sont mécaniquement séparés (ouverture forcée) par un mécanisme ingénieux. Pour cette raison, les sectionneurs EME5 peuvent également être utilisés comme interrupteurs d’arrêt d’urgence.
Comment choisir le bon sectionneur pour mon projet ?
Un système électrique avec une alimentation monophasée de 230 volts peut être déconnecté du réseau à l’aide d’un sectionneur bipolaire. Dans ces installations, les conducteurs L et N doivent être interrompus.
Avec les systèmes triphasés, en revanche, 4 conducteurs doivent être interrompus : L1, L2, L3 et N. C’est pourquoi les sectionneurs pour systèmes triphasés ont 4 pôles.
Dans certains cas, il est également nécessaire de disposer d’un retour d’information sur l’état de l’interrupteur (actif ou non). Ce retour peut être fourni par le contact auxiliaire. Le contact auxiliaire peut également être utilisé à d’autres fins, comme la fermeture d’une vanne.
La gamme de sectionneurs EME5 comprend des modèles à 2 ou 4 pôles avec contacts auxiliaires. Il est également important de vérifier si l’interrupteur peut interrompre le courant maximal. En cas de doute, il est préférable de choisir un type plus robuste.
Les sectionneurs pour charges monophasées ont 2 pôles.
Nous proposons une version de base sans contact auxiliaire pour des charges jusqu’à 2.2 kW et une version pour des charges jusqu’à 3.0 kW, équipée de 1× NO et 1× NC contacts auxiliaires.
Les sectionneurs pour charges triphasées ont 4 pôles.
La version de base peut commuter des charges jusqu’à 3.7 kW et ne dispose d’aucun contact auxiliaire. Les autres sectionneurs 4 pôles isolent des charges jusqu’à 5.5, 15 ou 30 kW. Ils disposent de 1× NO et 1× NC contacts auxiliaires.
