À mesure que les températures extérieures évoluent au cours de l’année, les bâtiments ont besoin de stratégies de refroidissement flexibles afin de maintenir un climat intérieur confortable sans consommation d’énergie inutile. Le free cooling offre une solution simple, dynamique et écoénergétique en utilisant l’air extérieur naturellement frais pour évacuer l’excès de chaleur d’un bâtiment, plutôt que de dépendre exclusivement de systèmes de refroidissement mécaniques. Il constitue une solution pratique pour les bureaux, les bâtiments commerciaux, les installations industrielles et autres espaces équipés d’une ventilation mécanique.
Le free cooling peut fonctionner comme méthode de refroidissement principale ou fonctionner en complément de systèmes de refroidissement mécaniques tels que la climatisation. En combinant ces deux approches, les bâtiments peuvent mieux exploiter les conditions extérieures disponibles tout en réduisant leur dépendance aux équipements de refroidissement énergivores.
Free Cooling vs. Climatisation : quelle est la différence ?
Le free cooling et la climatisation permettent tous deux de réduire la température intérieure, mais ils utilisent des méthodes très différentes.
Le free cooling et la climatisation permettent tous deux de réduire la température intérieure, mais ils utilisent des méthodes très différentes.
La climatisation utilise un système de refroidissement mécanique qui extrait activement la chaleur de l’air, permettant ainsi de réduire la température intérieure même lorsque l’air extérieur est trop chaud pour le free cooling.
Le free cooling, quant à lui, ne nécessite ni compresseurs ni circuits frigorifiques pour refroidir au préalable l’air entrant. Le système de ventilation utilise le potentiel de refroidissement de l’air extérieur. Lorsque celui-ci est plus frais que l’air intérieur, le système de ventilation augmente l’apport d’air extérieur afin d’évacuer l’excès de chaleur du bâtiment. Cela signifie que le free cooling dépend des conditions extérieures, tandis que la climatisation peut assurer le refroidissement indépendamment de la température extérieure.
Les deux méthodes ne doivent pas nécessairement fonctionner séparément, mais peuvent se compléter. Lorsque les conditions extérieures sont favorables, le free cooling peut réduire, voire éliminer, le besoin de refroidissement mécanique. Lorsque l’air extérieur n’est plus suffisamment frais, le système peut passer au refroidissement mécanique, si nécessaire.
Une régulation intelligente pour un refroidissement écoénergétique
Le refroidissement des bâtiments peut représenter une part importante de leur consommation d’énergie, notamment par temps chaud et pendant les périodes de forte occupation. Le free cooling contribue à réduire cette demande en utilisant la capacité de refroidissement naturellement disponible dans l’air extérieur. Lorsque l’air extérieur est suffisamment frais, le système de ventilation peut prendre en charge une partie de la demande de refroidissement. Cela réduit le besoin de faire fonctionner les compresseurs et autres équipements de refroidissement mécanique.
Le refroidissement des bâtiments peut représenter une part importante de leur consommation d’énergie, notamment par temps chaud et pendant les périodes de forte occupation. Le free cooling contribue à réduire cette demande en utilisant la capacité de refroidissement naturellement disponible dans l’air extérieur. Lorsque l’air extérieur est suffisamment frais, le système de ventilation peut prendre en charge une partie de la demande de refroidissement. Cela réduit le besoin de faire fonctionner les compresseurs et autres équipements de refroidissement mécanique.
Les principaux avantages sont les suivants :
- Consommation d’énergie réduite : réduit la dépendance aux équipements de refroidissement mécanique lorsque les conditions extérieures sont favorables
- Coûts de refroidissement réduits : utilise l’air extérieur naturellement frais afin de limiter l’utilisation de systèmes de refroidissement énergivores
- Charge de refroidissement mécanique réduite : permet aux systèmes de climatisation de fonctionner moins fréquemment ou pendant des périodes plus courtes
- Ventilation plus efficace : permet au système de ventilation de contribuer activement au contrôle de la température, plutôt que de se limiter à fournir de l’air frais
- Confort amélioré : contribue à maintenir une température intérieure confortable lorsque le free cooling est correctement régulé
Le free cooling n’est pas adapté à toutes les conditions extérieures. Si l’air extérieur est trop chaud, augmenter son apport peut faire monter la température intérieure au lieu de la réduire. Un système de ventilation doit donc déterminer quand le free cooling est avantageux et quand une autre stratégie de refroidissement est nécessaire. Le free cooling est particulièrement utile au printemps et en automne, pendant les nuits fraîches d’été et durant les autres périodes où l’air extérieur est plus frais que l’environnement intérieur.
Refroidissez naturellement, contrôlez avec Sentera !
Un contrôleur de free cooling surveille en continu les conditions de température pertinentes et ajuste automatiquement le système de ventilation en conséquence. Cela permet de garantir que le free cooling est activé lorsque l’air extérieur peut fournir un effet de refroidissement utile et désactivé lorsque les conditions ne sont plus favorables. Une régulation intelligente contribue également à éviter le fonctionnement inutile des ventilateurs et garantit que la stratégie de refroidissement s’adapte aux variations des températures intérieures et extérieures.
Un contrôleur de free cooling surveille en continu les conditions de température pertinentes et ajuste automatiquement le système de ventilation en conséquence. Cela permet de garantir que le free cooling est activé lorsque l’air extérieur peut fournir un effet de refroidissement utile et désactivé lorsque les conditions ne sont plus favorables. Une régulation intelligente contribue également à éviter le fonctionnement inutile des ventilateurs et garantit que la stratégie de refroidissement s’adapte aux variations des températures intérieures et extérieures.

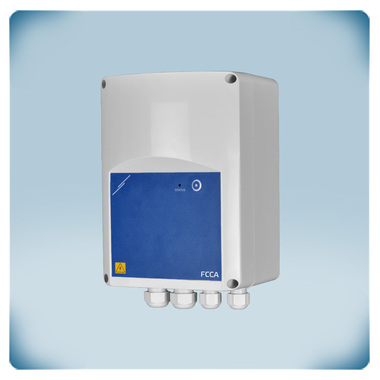

Le contrôleur de free cooling de Sentera est conçu pour les applications de ventilation et de refroidissement dans les bureaux, les bâtiments commerciaux et industriels. Le contrôleur combine la surveillance continue de la température, la régulation automatique de la vitesse des ventilateurs et des options de communication flexibles en une seule solution. Le FCCA8-DM permet aux systèmes de ventilation de réagir aux conditions thermiques changeantes, faisant du free cooling un élément d’une stratégie de ventilation efficace et contribuant à des performances optimales du bâtiment.
Comment fonctionne le contrôleur de free cooling ?

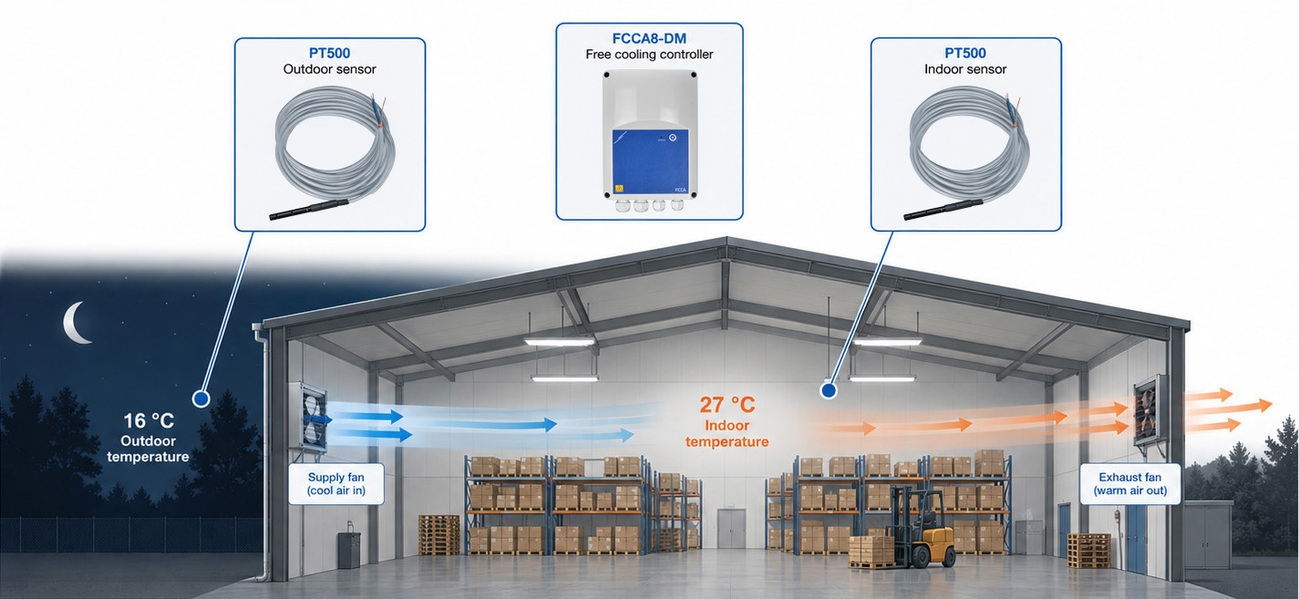

Ce contrôleur fonctionne entièrement automatiquement et surveille en continu les températures intérieure et extérieure à l’aide de deux sondes de température PT500. En comparant les deux températures, il détermine lorsque les conditions extérieures sont favorables au free cooling et ajuste en conséquence l’apport d’air extérieur frais.
Ce contrôleur fonctionne entièrement automatiquement et surveille en continu les températures intérieure et extérieure à l’aide de deux sondes de température PT500. En comparant les deux températures, il détermine lorsque les conditions extérieures sont favorables au free cooling et ajuste en conséquence l’apport d’air extérieur frais.
Lorsque le free cooling est actif, le contrôleur prend en charge deux modes de régulation de la vitesse du ventilateur. Avec la régulation à vitesse variable, la vitesse du ventilateur est automatiquement ajustée par paliers en fonction de la différence de température entre l’air intérieur et l’air extérieur. Avec la régulation à vitesse fixe, le ventilateur fonctionne à une vitesse prédéfinie lorsque le free cooling est actif.
Si la régulation automatique n’est pas suffisante, la vitesse du ventilateur peut également être réglée manuellement. La fonction Boost peut augmenter temporairement la vitesse du ventilateur lorsqu’un renouvellement rapide de l’air est nécessaire. La fonction Boost peut être facilement activée en appuyant sur le bouton situé sur la face avant. La fonction Override Control permet de contourner les réglages automatiques pendant une période plus longue. La fonction Override Control peut uniquement être activée et désactivée via la communication Modbus RTU.
Le contrôleur de free cooling dispose d’une sortie analogique permettant de réguler la vitesse du ventilateur. Lorsqu’un ventilateur de soufflage et un ventilateur d’extraction sont tous deux présents, ils peuvent être commandés via le même signal analogique. Le type de sortie est réglable et prend en charge 0–10 VDC, 4–20 mA ou PWM, ce qui le rend compatible avec différents moteurs EC dotés d’une entrée analogique. Il peut également commander des régulateurs de vitesse pour ventilateurs AC avec entrée analogique ou des variateurs de fréquence.
La sortie relais peut être utilisée pour ouvrir et fermer les clapets anti-retour. Le temps nécessaire à l’ouverture du clapet est réglable, tout comme le temps de ralentissement du ventilateur.
Grâce à la communication Modbus RTU intégrée, le contrôleur de free cooling peut être associé à SenteraWeb Cloud pour permettre un accès à distance. Il peut également être intégré à un système de gestion technique du bâtiment (BMS), offrant un accès aux valeurs mesurées, à l’état de fonctionnement et aux paramètres.
SenteraWeb Cloud
Avec le portail HVAC en ligne SenteraWeb, vous pouvez surveiller, régler et enregistrer les données du contrôleur de free cooling. Une passerelle Internet en option est nécessaire pour connecter le contrôleur de free cooling à SenteraWeb. La passerelle peut être connectée via Wi-Fi ou à l’aide d’un câble LAN.
Avec le portail HVAC en ligne SenteraWeb, vous pouvez surveiller, régler et enregistrer les données du contrôleur de free cooling. Une passerelle Internet en option est nécessaire pour connecter le contrôleur de free cooling à SenteraWeb. La passerelle peut être connectée via Wi-Fi ou à l’aide d’un câble LAN.
Avec SenteraWeb, vous pouvez :
- Configurer les paramètres des appareils connectés
- Surveiller les appareils connectés
- Mettre à jour le firmware des appareils
- Enregistrer les données et les visualiser sous forme de graphiques
- Exporter les données enregistrées sous forme de fichier CSV
- Recevoir des messages d’alerte ou des avertissements par e-mail ou SMS lorsque les valeurs seuils sont dépassées
- Utiliser le programmateur journalier/hebdomadaire pour définir des plages de valeurs spécifiques à certains moments de la journée ou de la semaine et remplacer d’autres valeurs de sortie à des horaires prédéfinis
- Définir différents utilisateurs et configurateurs pour chaque installation
- Créer votre propre tableau de bord personnalisé pour votre installation
- Imprimer un code QR permettant à chacun d’accéder au tableau de bord de votre installation. Cela permet de donner accès aux températures intérieure et extérieure ainsi qu’à l’état du processus de free cooling.
Vous souhaitez laisser la nature se charger du refroidissement ?
→ Découvrez le Sentera FCCA8-DM pour une exploitation plus écoénergétique des bâtiments
