Un système de ventilation moderne fonctionne de manière totalement autonome. Les paramètres les plus importants sont surveillés en continu et en toute discrétion. Si l'un de ces paramètres dévie, un apport d'air frais supplémentaire est automatiquement injecté. Aucune interaction de la part des occupants n'est requise pour le bon fonctionnement du système. Celui-ci émet simplement un signal lorsqu'une maintenance est nécessaire. Cependant, chaque pièce d'un bâtiment n'est pas utilisée aux mêmes fins. Selon l'usage de la pièce, la ventilation devra être régulée différemment. Dans cet article, nous souhaitons aborder quelques scénarios typiques pour piloter de manière optimale un système de ventilation. Le choix du type de capteur est généralement dicté par les circonstances spécifiques.
Capteurs de CO₂ pour les espaces à occupation variable
La concentration de dioxyde de carbone à l'intérieur est le résultat de la combinaison du CO₂ extérieur, de la respiration humaine et du taux de renouvellement d'air du bâtiment. En respirant, les personnes rejettent du CO₂ dans l'air. S'il y a trop de CO₂, un apport d'air frais supplémentaire est requis pour réduire ce taux. À mesure que les bâtiments et les habitations deviennent plus économes en énergie et donc plus étanches, l'air frais y pénètre moins naturellement. De nombreux systèmes de ventilation actuels recyclent l'air pour économiser l'énergie, renvoyant ainsi de l'air pollué à l'intérieur du bâtiment au lieu d'injecter de l'air neuf. Cela entraîne des concentrations élevées de CO₂ et une mauvaise qualité de l'air intérieur. Le flux d'air doit donc être surveillé pour garantir un apport d'air frais en temps voulu.
La concentration de dioxyde de carbone à l'intérieur est le résultat de la combinaison du CO₂ extérieur, de la respiration humaine et du taux de renouvellement d'air du bâtiment. En respirant, les personnes rejettent du CO₂ dans l'air. S'il y a trop de CO₂, un apport d'air frais supplémentaire est requis pour réduire ce taux. À mesure que les bâtiments et les habitations deviennent plus économes en énergie et donc plus étanches, l'air frais y pénètre moins naturellement. De nombreux systèmes de ventilation actuels recyclent l'air pour économiser l'énergie, renvoyant ainsi de l'air pollué à l'intérieur du bâtiment au lieu d'injecter de l'air neuf. Cela entraîne des concentrations élevées de CO₂ et une mauvaise qualité de l'air intérieur. Le flux d'air doit donc être surveillé pour garantir un apport d'air frais en temps voulu.
Une concentration modérée à élevée de dioxyde de carbone peut provoquer des maux de tête, une baisse de la concentration et de la fatigue, tandis que des concentrations plus élevées peuvent même entraîner des nausées, des vertiges et des vomissements. Le taux de CO₂ intérieur varie constamment en fonction de la ventilation, du nombre de personnes et du temps passé dans un espace clos. Des niveaux de CO₂ compris entre 450 et 1 000 ppm sont acceptables en intérieur. Lorsque les valeurs dépassent ce seuil, une ventilation supplémentaire est nécessaire. Les capteurs de CO₂ Sentera mesurent avec précision le taux de CO₂ dans l'air ambiant. Ils sont disponibles avec différents types de boîtiers selon l'application.
Dans les zones à occupation variable telles que les salles de réunion, les auditoriums ou d'autres pièces où de nombreuses personnes se rassemblent périodiquement, la concentration de CO₂ subit de fortes fluctuations. Dans un salon ou une chambre à coucher, les capteurs de CO₂ sont également le meilleur choix pour piloter un système de ventilation et optimiser l'apport d'air frais. La concentration de CO₂ doit être mesurée dans l'air extrait. En environnement résidentiel, on utilise généralement des capteurs de CO₂ d'ambiance ou de gaine pour cette application. De manière générale, on peut supposer que le taux de CO₂ de l'air insufflé est assez constant et, dans tous les cas, inférieur à celui de l'air intérieur. Les autres paramètres, tels que l'humidité relative et les concentrations de COV (composés organiques volatils), restent généralement plus stables dans ces espaces.Si les pièces du bâtiment sont équipées de registres de régulation pour contrôler la quantité d'air insufflé et extrait, la vanne d'extraction doit être pilotée par un régulateur de CO₂ situé dans la pièce. La vanne d'insufflation doit suivre la position de la vanne d'extraction afin d'éviter toute surpression ou dépression dans la pièce (ventilation équilibrée). S'il n'y a qu'un seul ventilateur d'extraction central ou une seule unité de récupération de chaleur, celle-ci peut être directement pilotée par le régulateur de CO₂. Une autre option consiste à installer plusieurs capteurs et à réguler la ventilation sur la base de la mesure de CO₂ la plus élevée du bâtiment. À cet effet, Sentera a développé la solution FS-D-000064.
Pour piloter le système de ventilation non seulement sur la base de la mesure du CO₂, mais en combinant à la fois le CO₂ et l'humidité relative (et éventuellement la température), il est nécessaire d'utiliser un régulateur de CO₂. Cet appareil dispose d'un algorithme de régulation intégré capable de piloter un registre ou la vitesse d'un ventilateur. Toutes (ou certaines) des valeurs mesurées seront prises en compte par l'algorithme. Un capteur de CO₂, en revanche, convertit la valeur de CO₂ mesurée ainsi que l'humidité relative (et la température) en trois signaux analogiques distincts. L'un de ces signaux permet de piloter la position d'un registre ou la vitesse d'un ventilateur, mais pas les trois en même temps.
Éviter la condensation dans les pièces humidesLes espaces tels que les toilettes, les salles de bains ou les cuisines connaissent des variations plus importantes de l'humidité relative. L'humidité relative indique la quantité réelle de vapeur d'eau contenue dans l'air, exprimée en pourcentage de la quantité maximale que l'air pourrait contenir à sa température actuelle. L'air chaud peut contenir plus d'humidité que l'air froid : ainsi, pour une même quantité d'humidité absolue ou spécifique, l'humidité relative de l'air froid sera beaucoup plus élevée que celle de l'air chaud. D'autres paramètres comme le CO₂ ou les COV y restent généralement plus constants. Il est donc plus judicieux de ventiler ces zones de manière à minimiser le risque de condensation. La condensation ou une humidité excessive peuvent entraîner l'apparition de moisissures, ce qui est nocif pour la santé.
Piloter le système de ventilation uniquement sur la base de l'humidité relative de la pièce elle-même n'est pas efficace. L'humidité relative de l'air insufflé n'est pas constante non plus. Alors que pour une régulation basée sur le CO₂, on peut supposer que la concentration de CO₂ de l'air frais extérieur est assez constante, ce n'est pas le cas pour l'humidité relative. L'humidité relative extérieure par une chaude journée d'été ou par une journée d'automne pluvieuse sera complètement différente. Réguler un système de ventilation en se basant uniquement sur la mesure de l'humidité relative intérieure ne fonctionne pas.
À partir des mesures de température et d'humidité relative, il est possible de calculer la température du point de rosée. Les capteurs d'humidité relative Sentera mesurent à la fois la température et l'humidité relative, et calculent automatiquement la température du point de rosée. Lorsque l'air entre en contact avec un objet dont la température est inférieure à celle du point de rosée, de la condensation se forme. Par conséquent, la température du point de rosée de l'air insufflé doit toujours être inférieure à la température intérieure de la pièce humide. En y parvenant, on évite la condensation.
Ainsi, lorsque l'humidité relative dans une pièce humide est trop élevée, la ventilation peut résoudre le problème à condition que la température du point de rosée de l'air insufflé soit suffisamment basse. Cela nécessite à la fois un capteur d'humidité relative dans l'espace intérieur et un calcul de la température du point de rosée de l'air insufflé.
Ainsi, lorsque l'humidité relative dans une pièce humide est trop élevée, la ventilation peut résoudre le problème à condition que la température du point de rosée de l'air insufflé soit suffisamment basse. Cela nécessite à la fois un capteur d'humidité relative dans l'espace intérieur et un calcul de la température du point de rosée de l'air insufflé.
Capteurs de COV dans les pièces à usage spécifique
Certaines pièces nécessitent plus qu'une simple surveillance du CO₂ ou de l'humidité pour maintenir une bonne qualité de l'air intérieur. Les capteurs de COV sont particulièrement utiles dans les espaces où des activités, des matériaux ou des produits spécifiques peuvent libérer des composés organiques volatils (COV) dans l'air.
Les COV peuvent être émis par les peintures, les vernis, les colles, les produits de nettoyage, les meubles et les matériaux de construction, ainsi que par des activités telles que l'impression, la photocopie, le tabagisme ou la combustion de bois. Des taux de COV élevés peuvent altérer la qualité de l'air intérieur et provoquer des inconforts tels que des maux de tête, de la fatigue, des irritations et une baisse de la concentration. Une bonne ventilation est donc particulièrement importante dans les zones où ces sources sont présentes.
Certaines pièces nécessitent plus qu'une simple surveillance du CO₂ ou de l'humidité pour maintenir une bonne qualité de l'air intérieur. Les capteurs de COV sont particulièrement utiles dans les espaces où des activités, des matériaux ou des produits spécifiques peuvent libérer des composés organiques volatils (COV) dans l'air.
Les COV peuvent être émis par les peintures, les vernis, les colles, les produits de nettoyage, les meubles et les matériaux de construction, ainsi que par des activités telles que l'impression, la photocopie, le tabagisme ou la combustion de bois. Des taux de COV élevés peuvent altérer la qualité de l'air intérieur et provoquer des inconforts tels que des maux de tête, de la fatigue, des irritations et une baisse de la concentration. Une bonne ventilation est donc particulièrement importante dans les zones où ces sources sont présentes.
La surveillance des COV est particulièrement adaptée aux locaux de stockage, aux pièces abritant des photocopieurs ou du matériel d'impression, aux imprimeries, aux ateliers et aux entrepôts de matériaux de construction. Dans ces espaces, le capteur surveille en continu les variations de la qualité de l'air et permet au système de ventilation de réagir en cas de besoin. Lorsque les taux de COV augmentent, la ventilation peut intensifier le flux d'air pour évacuer plus rapidement l'air pollué. Dès que la qualité de l'air s'améliore, le système peut réduire à nouveau le flux d'air.
Cette approche est particulièrement utile lorsque la seule surveillance du CO₂ ou de l'humidité ne suffit pas. Le CO₂ est principalement un indicateur d'occupation, tandis que la surveillance des COV permet de détecter des changements causés par des matériaux, des produits ou des activités spécifiques. Cela apporte au système de ventilation des informations complémentaires et lui permet de répondre plus efficacement aux conditions réelles de la pièce.
Cette approche est particulièrement utile lorsque la seule surveillance du CO₂ ou de l'humidité ne suffit pas. Le CO₂ est principalement un indicateur d'occupation, tandis que la surveillance des COV permet de détecter des changements causés par des matériaux, des produits ou des activités spécifiques. Cela apporte au système de ventilation des informations complémentaires et lui permet de répondre plus efficacement aux conditions réelles de la pièce.

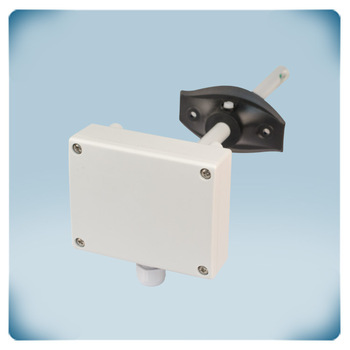

Le DSVCG2-4 est spécialement conçu pour la surveillance de la qualité de l'air dans les gaines de ventilation. Il mesure la température, l'humidité relative et l'indice de COV, fournissant ainsi une indication claire des variations de la qualité de l'air. L'indice de COV peut être utilisé pour soutenir une ventilation modulée de manière autonome (ventilation à la demande) et déterminer quand un flux d'air supplémentaire est requis.
Le capteur peut être intégré dans des systèmes de ventilation par insufflation, par extraction ou double flux, ainsi que dans des régulateurs de ventilation et des systèmes de gestion technique du bâtiment (GTB). Dans un système double flux (équilibré), le flux d'air extrait peut réagir au taux de COV, tandis que le flux d'air insufflé s'adapte en conséquence. Cela contribue à maintenir un environnement intérieur stable et évite les différences de pression indésirables entre la pièce et les espaces environnants.
En surveillant continuellement la qualité de l'air et en ajustant la ventilation lorsque cela est nécessaire, le DSVCG2-4 contribue à créer un environnement intérieur plus propre, plus confortable et plus sain. Parallèlement, la ventilation n'est intensifiée que lorsque les conditions mesurées l'exigent, ce qui permet d'éviter les flux d'air inutiles et le gaspillage d'énergie.
Le capteur peut être intégré dans des systèmes de ventilation par insufflation, par extraction ou double flux, ainsi que dans des régulateurs de ventilation et des systèmes de gestion technique du bâtiment (GTB). Dans un système double flux (équilibré), le flux d'air extrait peut réagir au taux de COV, tandis que le flux d'air insufflé s'adapte en conséquence. Cela contribue à maintenir un environnement intérieur stable et évite les différences de pression indésirables entre la pièce et les espaces environnants.
En surveillant continuellement la qualité de l'air et en ajustant la ventilation lorsque cela est nécessaire, le DSVCG2-4 contribue à créer un environnement intérieur plus propre, plus confortable et plus sain. Parallèlement, la ventilation n'est intensifiée que lorsque les conditions mesurées l'exigent, ce qui permet d'éviter les flux d'air inutiles et le gaspillage d'énergie.
