Interruptores-seccionadores de mantenimiento y seguridad
Seccionadores y disyuntores para motores
Un seccionador, también conocido como interruptor de aislamiento, está diseñado para aislar la energía de los equipos eléctricos conectados a un circuito. Esto se hace principalmente para garantizar la seguridad, especialmente durante actividades de mantenimiento y reparación. Además, los seccionadores interrumpen los circuitos eléctricos para detener el flujo de corriente, por lo que se utilizan ampliamente en diversas aplicaciones industriales y en fábricas. Durante su funcionamiento, los seccionadores se combinan con interruptores, conectados con cables de puesta a tierra para proporcionar seguridad adicional a los profesionales que trabajan con problemas eléctricos complejos o que realizan tareas de mantenimiento y reparación en zonas de trabajo. Sin embargo, los seccionadores no controlan circuitos; su única función es aislar el flujo de energía de manera segura.
Un seccionador, también conocido como interruptor de aislamiento, está diseñado para aislar la energía de los equipos eléctricos conectados a un circuito. Esto se hace principalmente para garantizar la seguridad, especialmente durante actividades de mantenimiento y reparación. Además, los seccionadores interrumpen los circuitos eléctricos para detener el flujo de corriente, por lo que se utilizan ampliamente en diversas aplicaciones industriales y en fábricas. Durante su funcionamiento, los seccionadores se combinan con interruptores, conectados con cables de puesta a tierra para proporcionar seguridad adicional a los profesionales que trabajan con problemas eléctricos complejos o que realizan tareas de mantenimiento y reparación en zonas de trabajo. Sin embargo, los seccionadores no controlan circuitos; su única función es aislar el flujo de energía de manera segura.

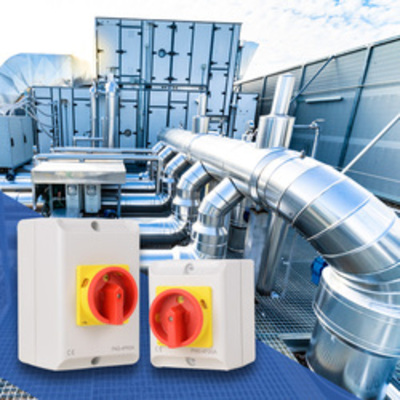

La serie EME5 de seccionadores encuentra aplicaciones en diversas industrias y entornos. Estos dispositivos son conocidos por su facilidad de instalación y puesta en marcha, altos niveles de seguridad y fiabilidad, bajos requerimientos de mantenimiento debido a su diseño robusto y la opción de ser bloqueados, lo que elimina la posibilidad de una conexión accidental.
El aislamiento de los componentes de las secciones energizadas del sistema es la operación de conmutación más simple (sin carga). El aislamiento suele ser necesario para un mantenimiento, reparación o reemplazo seguro de los componentes del sistema eléctrico. Solo después del aislamiento, una persona puede acercarse al equipo correspondiente. Frecuentemente, puede ser un requisito legal tener una interrupción visible entre las partes activas y las partes manipulables.

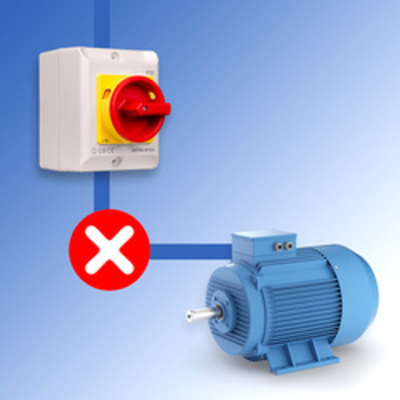

Los seccionadores desconectan motores y equipos eléctricos.
Los interruptores de aislamiento de carga (encendido/apagado) o seccionadores son equipos de distribución ampliamente utilizados en fábricas, entornos comerciales e industriales para interrumpir circuitos, conmutación manual y aislamiento de la alimentación principal.
A menudo denominados aisladores de potencia, los seccionadores se utilizan para desconectar equipos eléctricos con fines de reparación y mantenimiento o en caso de emergencia. Especialmente cuando se trata de manipular equipos eléctricos de alta potencia, es imprescindible descargar completamente la electricidad antes de iniciar cualquier actividad de reparación o mantenimiento. Más allá de simplemente cortar el flujo eléctrico, el seccionador también ayuda en la separación de varios componentes dentro del sistema eléctrico.
Los interruptores de aislamiento de carga (encendido/apagado) o seccionadores son equipos de distribución ampliamente utilizados en fábricas, entornos comerciales e industriales para interrumpir circuitos, conmutación manual y aislamiento de la alimentación principal.
A menudo denominados aisladores de potencia, los seccionadores se utilizan para desconectar equipos eléctricos con fines de reparación y mantenimiento o en caso de emergencia. Especialmente cuando se trata de manipular equipos eléctricos de alta potencia, es imprescindible descargar completamente la electricidad antes de iniciar cualquier actividad de reparación o mantenimiento. Más allá de simplemente cortar el flujo eléctrico, el seccionador también ayuda en la separación de varios componentes dentro del sistema eléctrico.

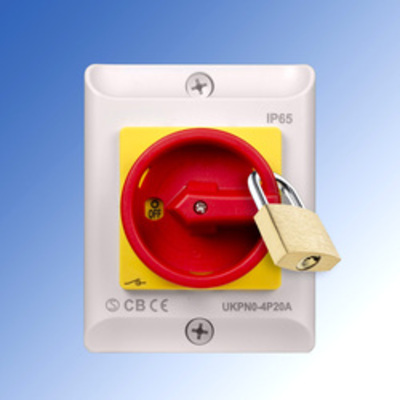

El principio de funcionamiento de un seccionador es sencillo. Desconecta la corriente o la fuente de alimentación, facilitando la ejecución fácil y segura de tareas de mantenimiento, inspección y reparación por parte de electricistas, mecánicos o técnicos. Estos interruptores garantizan la seguridad tanto de los equipos como del personal. Al minimizar los riesgos asociados con accidentes mecánicos y eléctricos, contribuyen a la creación de un entorno de trabajo seguro. Esto es especialmente crucial durante períodos de actividades de reparación y mantenimiento. Para garantizar un mantenimiento seguro en todo momento, los interruptores EME5 pueden bloquearse mecánicamente en la posición OFF con un candado.Sin embargo, el propósito principal de los interruptores de encendido/apagado es funcionar como dispositivos de parada de emergencia. En consecuencia, deben ser fácilmente identificables, de fácil acceso y constantemente visibles para los operarios. Por eso, los seccionadores presentan colores especiales para cumplir con los requisitos de las normas y códigos eléctricos pertinentes.
Lo que tenemos en nuestros hogares es un interruptor o manija simple y un enchufe para conectar un dispositivo eléctrico a la fuente de energía. Cuando presionamos el botón, accionamos la manija o desenchufamos el cable, el dispositivo queda sin energía. A diferencia de las instalaciones residenciales, donde desconectar un enchufe apaga la electricidad, las máquinas y equipos industriales están interconectados. En muchos casos, una unidad puede necesitar ser desconectada para su reparación, mientras que otras continúan funcionando normalmente. En consecuencia, un simple tirón del enchufe no es suficiente en estos escenarios industriales. Ahí es donde los seccionadores son útiles. Desconectan la electricidad del aparato. Cortar el suministro eléctrico garantiza la seguridad de los trabajadores y previene posibles riesgos de descargas eléctricas.
¿Cómo funciona?
La función principal de un interruptor de aislamiento es desconectar la energía eléctrica de la carga (por ejemplo, un motor). El interruptor contiene dos placas metálicas que se separan al abrir el interruptor. Al girar la perilla giratoria, las placas metálicas pueden separarse (posición OFF) o cerrarse (posición ON). Cuando las placas metálicas están separadas, ya no puede fluir corriente eléctrica.
La función principal de un interruptor de aislamiento es desconectar la energía eléctrica de la carga (por ejemplo, un motor). El interruptor contiene dos placas metálicas que se separan al abrir el interruptor. Al girar la perilla giratoria, las placas metálicas pueden separarse (posición OFF) o cerrarse (posición ON). Cuando las placas metálicas están separadas, ya no puede fluir corriente eléctrica.
Un motor es una carga inductiva. Cuando una carga inductiva se desconecta repentinamente de la fuente de alimentación, la electricidad intenta con fuerza seguir fluyendo. Este es un fenómeno bien conocido: todos han visto las chispas en un interruptor de luz cuando se apaga la luz. Sin embargo, esta formación de chispas también conlleva el riesgo de que las placas metálicas de un interruptor se suelden entre sí debido a la fuerte corriente que fluye repentinamente a través de ellas. Si los contactos se sueldan debido a una sobrecorriente, ya no es posible abrir el interruptor y cortar la corriente eléctrica. Este riesgo existe con un interruptor normal, ¡pero no con los interruptores EME5! Los interruptores EME5 están equipados con contactos de seguridad de apertura forzada. Incluso si estos contactos se sueldan debido a una sobrecorriente, son mecánicamente separados (abiertos forzadamente) por un ingenioso mecanismo. Por esta razón, los interruptores EME5 también pueden usarse como interruptores de paro de emergencia.
¿Cómo puedo seleccionar el interruptor correcto para mi proyecto?
Un sistema eléctrico con una alimentación monofásica de 230 voltios puede ser desconectado de la red mediante un interruptor seccionador de dos polos. En estas instalaciones, se deben interrumpir L y N.
Sin embargo, en sistemas trifásicos, se deben interrumpir 4 cables: L1, L2, L3 y N. Por eso, los interruptores seccionadores para sistemas trifásicos tienen 4 polos.
En algunos casos, también se requiere una retroalimentación sobre si el interruptor está activo o no. Esta retroalimentación puede proporcionarse a través del contacto auxiliar. Este contacto auxiliar también puede usarse para otros fines, como cerrar una válvula.
La gama EME5 de interruptores incluye modelos con 2 o 4 polos y contactos auxiliares. También es importante comprobar si el interruptor puede interrumpir la corriente máxima. En caso de duda, es mejor seleccionar un tipo más robusto.
Un sistema eléctrico con una alimentación monofásica de 230 voltios puede ser desconectado de la red mediante un interruptor seccionador de dos polos. En estas instalaciones, se deben interrumpir L y N.
Sin embargo, en sistemas trifásicos, se deben interrumpir 4 cables: L1, L2, L3 y N. Por eso, los interruptores seccionadores para sistemas trifásicos tienen 4 polos.
En algunos casos, también se requiere una retroalimentación sobre si el interruptor está activo o no. Esta retroalimentación puede proporcionarse a través del contacto auxiliar. Este contacto auxiliar también puede usarse para otros fines, como cerrar una válvula.
La gama EME5 de interruptores incluye modelos con 2 o 4 polos y contactos auxiliares. También es importante comprobar si el interruptor puede interrumpir la corriente máxima. En caso de duda, es mejor seleccionar un tipo más robusto.
Los interruptores seccionadores para cargas monofásicas tienen 2 polos.
Ofrecemos una versión básica sin contacto auxiliar para cargas de hasta 2,2 kW y una versión para cargas de hasta 3,0 kW que cuenta con 1 contacto auxiliar NA (normalmente abierto) y 1 contacto auxiliar NC (normalmente cerrado).
Ofrecemos una versión básica sin contacto auxiliar para cargas de hasta 2,2 kW y una versión para cargas de hasta 3,0 kW que cuenta con 1 contacto auxiliar NA (normalmente abierto) y 1 contacto auxiliar NC (normalmente cerrado).
Los interruptores seccionadores para cargas trifásicas tienen 4 polos.
La versión básica puede conmutar cargas de hasta 3,7 kW y no tiene contactos auxiliares.
Los otros interruptores seccionadores de 4 polos soportan cargas de hasta 5,5, 15 o 30 kW. Cuentan con 1 contacto auxiliar NA y 1 contacto auxiliar NC.
La versión básica puede conmutar cargas de hasta 3,7 kW y no tiene contactos auxiliares.
Los otros interruptores seccionadores de 4 polos soportan cargas de hasta 5,5, 15 o 30 kW. Cuentan con 1 contacto auxiliar NA y 1 contacto auxiliar NC.
