Hoja de datos
Sensor de CO2 | humedad | temperatura, 24 VDC
Descripción de producto

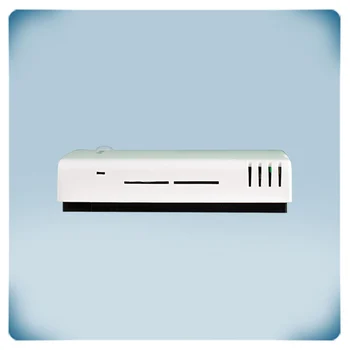

Este es sensor multifuncional para habitación, que mide temperatura, humedad relativa, dióxido de carbono y luz ambiental. Su alimentación es 24 VDC. Los valores medidos se transmiten a través de 3 salidas analógicas / con señal de modulación o mediante la comunicación Modbus RTU. El tipo de salida se puede elegir entre: 0-10 VDC / 0-20 mA / PWM. El elemento sensor de CO2 es recambiable. En muchas aplicaciones, el sensor integrado de luz ambiental se puede usar para controlar el sistema de ventilación según la ocupación de la habitación, oficina, etc. Todos los parámetros, incluso la intensidad de la luz de los tres LEDs, que indican el estado de funcionamiento del dispositivo se pueden regular también a través de la comunicación Modbus RTU.
Especificaciones y descripción adicionales
¿Cómo asegurar el suministro de aire fresco?
Este sensor HVAC posibilita una perfecta indicación visual de los niveles de CO2 a través de los indicadores LED verde, amarillo y rojo. El LED verde indica, que el nivel de CO2 está dentro de los rangos ajustados - se suministra una cantidad suficiente de aire fresco. Cuando la concentración de CO2 consigue un nivel de alerta se enciende el LED amarillo. Cuando el LED rojo se activa, esto significa, que la concentración de CO2 es muy alta y se precisa suministro de aire fresco. De la misma manera también es posible la visualización de la temperatura y humedad relativa. Las mediciones de CO2, temperatura, humedad relativa y luz ambiental también son disponibles a través de la comunicación Modbus RTU.
Este sensor HVAC posibilita una perfecta indicación visual de los niveles de CO2 a través de los indicadores LED verde, amarillo y rojo. El LED verde indica, que el nivel de CO2 está dentro de los rangos ajustados - se suministra una cantidad suficiente de aire fresco. Cuando la concentración de CO2 consigue un nivel de alerta se enciende el LED amarillo. Cuando el LED rojo se activa, esto significa, que la concentración de CO2 es muy alta y se precisa suministro de aire fresco. De la misma manera también es posible la visualización de la temperatura y humedad relativa. Las mediciones de CO2, temperatura, humedad relativa y luz ambiental también son disponibles a través de la comunicación Modbus RTU.
¿Cómo funciona?
Este sensor tiene tres salidas analógicas. Cada salida transmite uno de los valores medidos. Por ejemplo, por defecto la 1ª salida generará 0 V en 0 °C y 10 V en 50 °C. Cada valor de salida varía proporcionalmente en función de las mediciones de CO2, temperatura y humedad relativa. Por defecto, las mediciones de temperatura están disponibles a través de la 1ª salida, las de humedad relativa a través de la 2ª y las de CO2 a través de la 3ª salida.
Este sensor tiene tres salidas analógicas. Cada salida transmite uno de los valores medidos. Por ejemplo, por defecto la 1ª salida generará 0 V en 0 °C y 10 V en 50 °C. Cada valor de salida varía proporcionalmente en función de las mediciones de CO2, temperatura y humedad relativa. Por defecto, las mediciones de temperatura están disponibles a través de la 1ª salida, las de humedad relativa a través de la 2ª y las de CO2 a través de la 3ª salida.
Conexión de 4 hilos.
La tensión de alimentación es 24 VDC. Las masas de la fuente de alimentación (V-) y la salida (GND) no están conectadas. Esto significa que este sensor requiere una conexión de 4 hilos. La mayoría de las fuentes de alimentación de 24 VDC ofrecen protección contra cortocircuito y sobrecarga. Este tipo te alimentaciones garantizan la seguridad de su red eléctrica.
Fácil de usar.
El sensor no requiere una configuración. Una vez instalado está listo para usar. Si es necesario los ajustes de fábrica se pueden modificar a través de la comunicación Modbus RTU. Por ejemplo, se puede elegir un tipo de salida dependiendo de la entrada del dispositivo, que se controlará: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Asimismo, la intensidad de los indicadores LED es ajustable. El Mapa de los Registros Modbus ofrece una lista completa de todos los parámetros, que se pueden ajustar.
El sensor no requiere una configuración. Una vez instalado está listo para usar. Si es necesario los ajustes de fábrica se pueden modificar a través de la comunicación Modbus RTU. Por ejemplo, se puede elegir un tipo de salida dependiendo de la entrada del dispositivo, que se controlará: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Asimismo, la intensidad de los indicadores LED es ajustable. El Mapa de los Registros Modbus ofrece una lista completa de todos los parámetros, que se pueden ajustar.
Alta calidad.
Este sensor de CO2 se fabrica en Europa. Cada elemento sensor es calibrado y probado en nuestras fábricas. Nosotros usamos solamente componentes electrónicos de alta calidad. Esto garantiza el funcionamiento estable y preciso de todos los dispositivos de Sentera.
Este sensor de CO2 se fabrica en Europa. Cada elemento sensor es calibrado y probado en nuestras fábricas. Nosotros usamos solamente componentes electrónicos de alta calidad. Esto garantiza el funcionamiento estable y preciso de todos los dispositivos de Sentera.
LOS SENSORES HVAC DE SENTERA TIENEN CAJAS DIFERENTES
Los sensores HVAC de Sentera tienen diferentes cajas. Los sensores para habitaciones y los para montaje empotrado se pueden usar en ambientes cerrados. Los sensores para conductos miden la concentracoón de CO2 en conductos de aire. Los sensores para uso en exteriores se pueden usar en condiciones meteorológicas extremas.
Los sensores de las series RSMFF-2R se ofrecen en distintas cajas:
Los sensores del modelo DSMFF-2R se usan para medición de CO2 en conductos de aire
Los sensores del modelo ODMFM-R miden la concentración de CO2 en ambientes con condiciones meteorológicas extremas.
LOS SENSORES INTELIGENTES Y MULTIFUNCIONALES OFRECEN DISTINTAS FUNCIONES
Los modelos de sensores multifuncionales RSMFF-2R tienen 3 salidas: una con senal de 0-10V para cada valor medido.
Los sensores inteligentes tienen solamente una salida 0-10V. Su algoritmo controla esta salida en función de todos los valores medidos. Los sensores inteligentes pueden controlar directamente ventiladores EC, reguladores de velocidad de ventiladores AC o actuadores eléctricos para válvulas o compuertas.
El RCMFF-2R es sensor inteligente de CO2 para habitaciones.
El FCMFF-2R es sensor inteligente de CO2 para montaje empotrado.
El DCMFF-2R es sensor inteligente de CO2 para conductos de aire.
El OCMFM-R es sensor inteligente de CO2 para uso en exteriores, (precisa una alimentación Power over Modbus - PoM).
