Прекъсвачи със заключваща се позиция OFF

Превключващи разединители и прекъсвачи за защита на двигатели

Разединителният превключвател, известен още като изолатор, е предназначен за изолиране на захранването от електрическо оборудване, свързано към верига. Това се прави основно с цел осигуряване на безопасност и сигурност, особено по време на дейности по поддръжка и ремонт. Разединителите прекъсват електрическите вериги, за да спрат потока на ток, затова се използват широко в различни промишлени и фабрични приложения. По време на работа, разединителите се свързват с превключватели и заземяващи проводници, за да осигурят допълнителна безопасност на специалистите, работещи със сложни електрически проблеми или извършващи задачи по поддръжка и ремонт. Въпреки това, разединителите не управляват вериги; тяхната единствена функция е безопасно да изолират потока на захранване.

Серията разединители EME5 намира приложение в различни индустрии и условия. Тези устройства са известни със своята лесна инсталация и въвеждане в експлоатация, високи нива на безопасност и надеждност, ниски изисквания за поддръжка поради здравия си дизайн и възможността да бъдат заключвани, което елиминира вероятността от случайно включване.

Изолирането на компоненти от части на системата под напрежение е най-простата операция на превключване (без товар). Изолирането обикновено е необходимо за безопасна поддръжка, ремонт и подмяна на компоненти на енергийната система. Само след изолиране, човек може да се приближи до съответното оборудване. Често е законово изискване да има видима прекъсната връзка между частите под напрежение и работещите части.

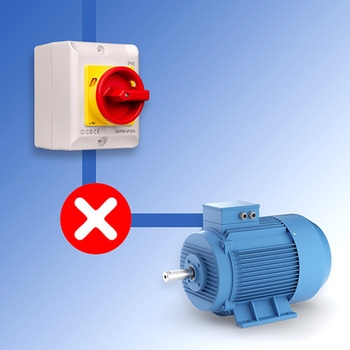

Изолационните превключватели разединяват двигатели и електрическо оборудване

Превключвателите за изолиране на товар (включване/изключване) или разединителите са разпределително оборудване, широко използвано във фабрики, търговски и промишлени обекти за прекъсване на вериги, ръчно превключване и изолиране на захранването от мрежата.
Често наричани захранващи изолатори, разединителите се използват за разединяване на електрическо оборудване за ремонтни и поддържащи цели или в случай на авария. Особено при работа с високо мощно електрическо оборудване, е наложително електричеството да бъде напълно изключено, преди да се започнат каквито и да е дейности по ремонт или поддръжка. Освен че просто прекъсва електрическия поток, разединителят помага и за разделянето на различни компоненти в електрическата система.

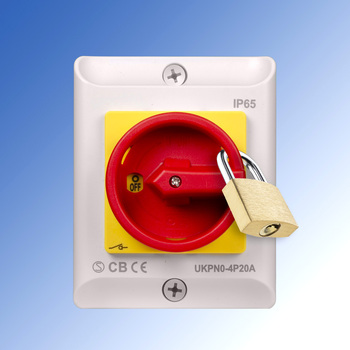

Принципът на работа на разединителя е прост. Той прекъсва тока или източника на захранване, улеснявайки лесното и безопасно извършване на задачи по поддръжка, инспекция и ремонт от електротехници, механици или техници. Тези превключватели гарантират безопасността както на оборудването, така и на персонала. Чрез минимизиране на рисковете, свързани с механични и електрически аварии, те допринасят за създаването на сигурна работна среда. Това е особено важно по време на периоди на ремонтни и поддържащи дейности. За да се осигури безопасна поддръжка по всяко време, превключвателите EME5 могат да бъдат механично заключени в позиция ИЗКЛЮЧЕНО с катинар.

Въпреки това, основната цел на превключвателите за включване/изключване е да функционират като устройства за аварийно изключване. Следователно, те трябва да бъдат лесно разпознаваеми, лесно достъпни и постоянно видими за операторите. Ето защо изолационните превключватели имат специални цветове, за да отговарят на изискванията на съответните електрически стандарти и кодекси.

В домовете си имаме обикновен превключвател или дръжка и щепсел за свързване на електрическо устройство към захранването. Когато натиснем бутона, дръжката или изключим кабела, устройството се обеззахранва. За разлика от жилищните обекти, където изключването на щепсел прекъсва електричеството, индустриалните машини и оборудване са взаимосвързани. В много случаи, едно устройство може да се наложи да бъде разединено за ремонт, докато другите продължават да функционират нормално. Следователно, простото издърпване на щепсела не е достатъчно в такива индустриални сценарии. Точно тук разединителите са много полезни. Те изключват електричеството от уреда. Прекъсването на захранването осигурява безопасността на работниците и предотвратява възможните рискове от токов удар.

Как работи?

Основната функция на изолаторния превключвател е да разедини електрическото захранване от товара (напр. двигателя). Превключвателят съдържа две метални пластини, които се разделят при отварянето на превключвателя. Чрез завъртане на въртящия се бутон, металните пластини могат да бъдат разделени (позиция ИЗКЛЮЧЕНО) или затворени (позиция ВКЛЮЧЕНО). Когато металните пластини са разделени, повече електрически ток не може да тече.

Двигателят е индуктивен товар. Когато индуктивен товар бъде внезапно изключен от захранването, електричеството ще се опита много силно да продължи да тече. Това е добре познато явление — всеки е виждал искренето в превключвателя на светлината, когато лампите се изключват. Въпреки това, това образуване на искри също носи риск металните пластини на превключвателя да се заварят една за друга от силния ток, който внезапно протича през тях. Ако контактите се заварят поради претоварване, вече не е възможно да се отвори превключвателят и да се прекъсне електрическият ток. Този риск съществува при нормален превключвател, но не и при превключвателите EME5! Превключвателите EME5 са оборудвани с принудително отварящи се предпазни контакти. Дори ако тези контакти се заварят поради претоварване, те биват механично разкъсани (принудително отворени) от гениалния механизъм. Поради тази причина, превключвателите EME5 могат да се използват и като превключватели за аварийно спиране.

Как мога да избера правилния превключвател за моя проект?

Електрическа система с еднофазно 230-волтово захранване може да бъде разединена от мрежата чрез двуполюсен разединител. В тези инсталации, L и N трябва да бъдат прекъснати.
Въпреки това, при 3-фазни системи, трябва да се прекъснат 4 кабела: L1, L2, L3 и N. Ето защо разединителите за 3-фазни системи имат 4 полюса.
В някои случаи се изисква и обратна връзка дали превключвателят е активен или не. Тази обратна връзка може да бъде предоставена чрез спомагателния контакт. Този спомагателен контакт може да се използва и за други цели, като например затваряне на клапан.
Серията превключватели EME5 включва модели с 2 или 4 полюса и спомагателни контакти. Също така е важно да се провери дали превключвателят може да прекъсне максималния ток. Ако се колебаете, най-добре е да изберете по-здрав тип.

Превключвателните разединители за 1-фазни товари имат 2 полюса.
• Предлагаме основна версия без спомагателен контакт за товари до 2.2 kW.
• Предлагаме и версия за товари до 3.0 kW, която разполага с 1x NO и 1x NC спомагателни контакта.

Превключвателните разединители за 3-фазни товари имат 4 полюса.
• Основната версия може да превключва товари до 3.7 kW и няма спомагателни контакти.
• Другите 4-полюсни изолационни превключватели обслужват товари до 5.5, 15 или 30 kW. Те разполагат с 1x NO и 1x NC спомагателни контакта.
