Принципна схема
АС мотор 10 А|регулиране скорост вентилатори в 5 стъпки|TK мониторинг
Описание на решението

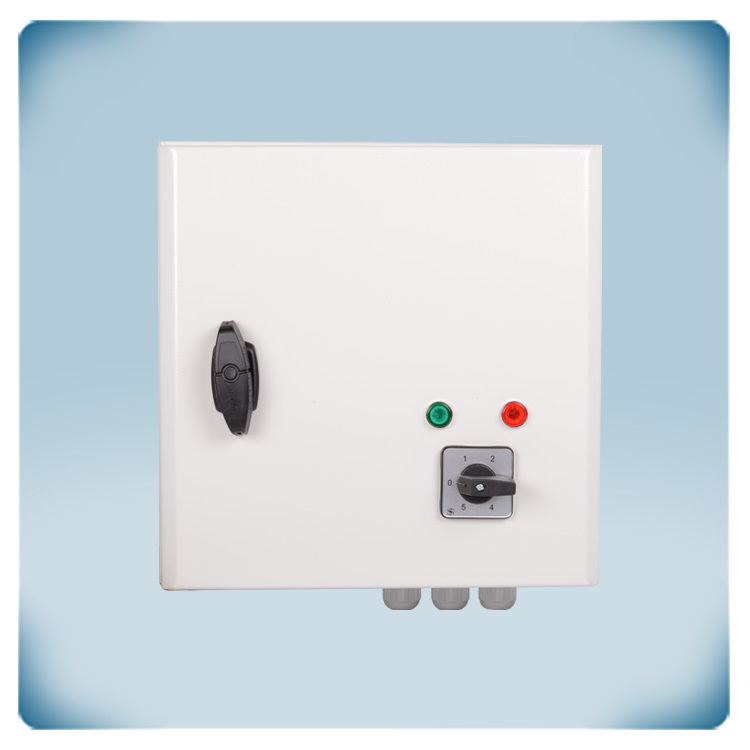

Регулиране на обема на въздушния поток за АС вентилатори с еднофазни, регулируеми по напрежение мотори, с ТК контакти. Максималният ток на мотора е 10 А. Това решение типично се използва за регулиране скоростта на АС вентилатори в ОВК приложения. Скоростта на вентилатора се регулира чрез 5-стъпковия ротативен ключ. Двигателя е изключен на позиция OFF. Функцията за следене на TK деактивира двигателя в случай на прегряване. Цифровият изход може да се използва за дистанционно включване и изключване. След спиране на захранването, двигателя се рестартира автоматично. Технологията на автотрансформатора генерира напрежение с перфектна синусоидална форма. Това гарантира тихата работа на двигателя.
