CO2 контролер | стенен монтаж | LED индикатори | 24 V DC-PoM
Описание на продукта
Това устройство е едноизходен контролер, който управлява вентилационни системи и скоростта на вентилаторите чрез измерване на температура, влажност и CO2.
Измерване и контрол: Измерва температура, влажност, CO2 и околна светлина. Осигурява управление на EC/AC вентилатор или задвижващ механизъм на клапа с един аналогов изход (налични са различни типове). Можете да избирате диапазони и да контролирате скоростта на вентилатора въз основа на тези параметри. Управлението на вентилацията е възможно и въз основа на заетостта, като се използва сензор за околна светлина (с отчитане на нощ/ден).
Захранване и свързване: Работи на 24 V DC и може да се свърже чрез пружинни клеми или RJ45.
Комуникация и персонализация: Всички данни и настройки са достъпни чрез Modbus RTU. Включва актуализации на фърмуера (bootloader) и сменяем сензорен елемент за CO2. Интензитетът на светлината на светодиодните индикатори за състоянието е регулируем.
Допълнителни спецификации и описание
Какви параметри измерва сензорът и какви са основните му функции?
Хората произвеждат CO2 или въглероден диоксид, докато дишат. Това прави концентрацията на CO2 добър показател за заетостта и нивото на активност в пространството. В много приложения сензорите за CO2 се използват като индикатор за изискванията за вентилация. Този ОВиК трансмитер предлага ясна визуална индикация за нивото на CO2 чрез зелен, жълт и червен светодиод. Зеленият светодиод показва, че нивото на CO2 е в обхвата - има достатъчно подаване на свеж въздух. Когато нивото на CO2 влезе в диапазона на предупреждение, жълтият светодиод светва. Червеното означава, че нивата на CO2 са твърде високи или че няма достатъчно свеж въздух. Измерените температура, относителна влажност, CO2 и ниво на околна светлина са достъпни чрез Modbus RTU. Тук се използва фотоакустична технология за измерване на нивото на CO2. Това прави сензора много чувствителен и специфичен, което го прави полезен за откриване на различни газове. Използването на специфични инфрачервени дължини на вълните, които съответстват на линиите на абсорбция на CO2, гарантира, че смущенията от други газове са сведени до минимум.
Как се контролира подаването на свеж въздух?
Изходът на този сензор може да управлява EC вентилатор, AC регулатор на скоростта на вентилатора или задвижващ механизъм на клапата. Изходната стойност варира пропорционално на температурата, влажността и концентрацията на CO2. Сензорът ще увеличи скоростта на вентилатора или ще отвори клапата, ако е необходим повече свеж въздух.
Какви са възможностите за свързване на сензора?

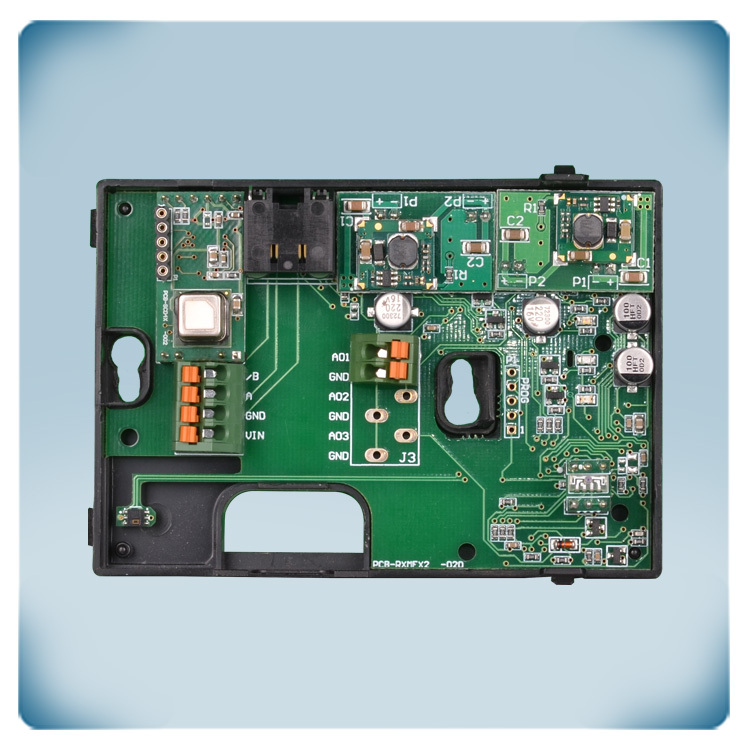

Този сензор ви предлага избора да го свържете чрез клемни блокове със скоби в клетка или чрез конектор RJ45. Захранващото напрежение и Modbus RTU комуникацията могат да бъдат свързани чрез конектор RJ45. Чрез клемните блокове е възможно да се свържат изходите, Modbus RTU комуникацията и захранващото напрежение. Никога не свързвайте захранващото напрежение през конектора RJ45 и клемните блокове едновременно. Захранващото напрежение е 24 V DC. Заземяващите клеми на захранването (V-) и изхода (GND) не са свързани вътрешно. Това означава, че е необходим 4-жилен кабел за свързване на този сензор. Повечето 24 V DC захранвания предлагат защита срещу късо съединение, претоварване и пренапрежение. 24 V DC захранващо напрежение повишава безопасността и надеждността на вашата инсталация.
Лесен ли е сензорът за употреба и как се конфигурира?
Този сензор изисква много малко конфигурация. Той е почти директно използваем, след като бъде инсталиран. Температурата и относителната влажност често са специфични за региона и сезона. Тези параметри все още се коригират до правилните стойности по време на инсталацията. Другите настройки по подразбиране ще са подходящи за повечето приложения. Те обаче могат да бъдат коригирани и чрез съответните регистри на Modbus, ако е необходимо. Различен тип изход, например, може да бъде избран, за да бъде съвместим с други устройства: 0-10 VDC; 0-20 mA; 0-100% ШИМ; Modbus RTU. Нивата на светлина на светодиодите, използвани за индикация на състоянието, са регулируеми и можете да изберете да деактивирате една или повече стойности на измерване. Картата на регистъра на Modbus предоставя изчерпателен списък на всички програмируеми настройки.
Как сензорът се самокалибрира, за да осигури точност?
Алгоритъмът за самокалибриране на ABC логика е активиран по подразбиране. Този алгоритъм е проектиран да се използва в приложения, при които концентрациите на CO2 ще паднат до външни условия на околната среда (400 ppm) поне веднъж (15 минути) за период от 7 дни, което обикновено се наблюдава по време на периоди на незаетост. Сензорът ще достигне своята работна точност след 25 часа непрекъсната работа при условие, че е бил изложен на околни референтни нива на въздух при 400 ppm ± 10 ppm CO2.
Как се монтира сензорът на стена?
Корпусът предлага IP30 защита срещу проникване на прах и влага. Може да се монтира на стена на закрито. За да се осигури оптимална работа, трябва да се пази от пряка слънчева светлина.
