Трансмитер за диференциално налягане с дисплей 1kPa, PoM

Все още никой не е коментирал този продукт, бъдете първи (вижте по-долу), ценим вашето мнение!
Артикулен код DPS-M-1K0 -2
GTIN 14 5401003001615
Интрастат номер 90.26.20.20
Категория Продукти в предстоящо спиране от производство
Текуща наличност на стока 7 Бр.
Фабрично време за изпълнение 4 Седмица(и)

Описание на продукта

Основно измерване и обхват: Сензорът измерва диференциално налягане в диапазона от 0 до 1000 Pa.

Допълнителни измервания: Може да измерва и обемния дебит на въздуха, а с външна тръба на Пито – и скоростта на въздуха.

Опростено свързване: Захранва се по Power over Modbus (PoM), което означава, че захранването и комуникацията се предават по един UTP кабел.

Дисплей и статус: Разполага със 7-сегментен LED дисплей за показания и четири допълнителни LED индикатора за обратна връзка за състоянието.

Конфигурация: Всички настройки на сензора, включително обхватът на налягането, са напълно регулируеми чрез комуникация по Modbus RTU.

Допълнителни спецификации и описание

Какви са основните функции и измервания на сензора?


Серията трансмитери DPS-M-*-2 измерват нивата на диференциално налягане, като на база тези отчетени стойности могат да се отчетат стойностите на дебит [м³/ч] или скорост на въздуха [м/с]. За да измерите дебита на въздуха на база измереният К-фактор на вентилатора, свържете трансмитера за диференциално налягане с комплекта за свързване тип PSET-PVC-200 или PSET-QF-200. Тази комбинация може да се използва и за измерване на нивата на диференциално налягане. За да измерите дебита на въздуха на база пресметнатите стойности на напречното сечение на въздуховода [в см²] или стойностите на скоростта на въздуха [м/с], използвайте  комплекта за свързване тип PSET-PTS-200 или PSET-PTL-200.

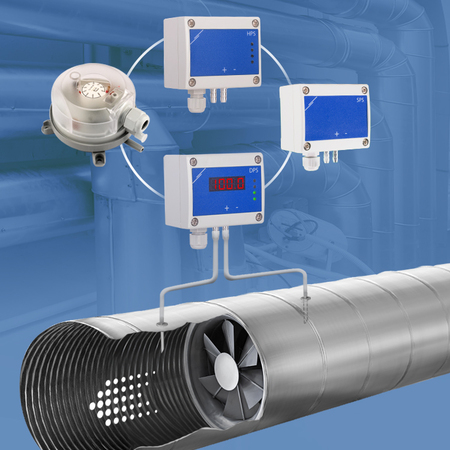

DPS and PSET connection example
Каква е визуалната индикация?


Посредством вградения седем-сегментен LED дисплей можете да проследявате отчетените стойности на диференциално налягане, дебит или скорост на въздуха. Освен това, трите светодиода дават индикация за стойността на измерените параметри. Когато измерената стойност е в допустимите граници, то тогава следва да светне зеленият светодиод, а жълтият ще светне тогава, когато отчетената стойност е в диапазона, налагащ предупреждение. Червеният пък ще светне, когато стойността е извън максималните или минималните предварително зададени граници. Посредством светодиодите ще можете да проследите и параметрите на дебит или скорост на въздуха. Вторият зелен светодиод служи за ясна индикация за статуса на сензора, който се активира тогава, когато захранващото напрежение и комуникацията по Modbus RTU са успешно свързани.

Как се инсталира трансмитерът?


За окабеляването на този трансмитер Ви е нужен стандартен RJ45 конектор! Комуникацията по Modbus RTU и захранващото напрежение 24 VDC можете да свържете посредством UTP кабел, който ние наричаме Power over Modbus или съкратено PoM. Всички измерени стойности са достъпни чрез комуникацията по Modbus RTU. За да подсилите надеждното свързване, Ви съветваме да иснталирате 24 VDC захранващите модули на Сентера с възможност за свързване на RJ45 конектор. Те осигуряват надеждна защита срещу евентуално късо съединение, претоварване на електрическата мрежа или прегряване на устройството, като захранващото напрежение повишава сигурното и надеждно свързване на Вашата инсталация.

От какви материали е изработен корпусът?


Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94), като този материал е изключително устойчив на пожар, удар или натиск. Кабелните щуцери са изработени от висококачествен алуминий. Корпусът е със степен на защита IP65 с цел предпазване на електрониката на устройството от проникване на прах или влага.
