Трансмитер външен диференциално налягане дигитален AC/DC Modbus 1 kPa

Трансмитер за диференциално налягане с дисплей 1 kPa, АС-DC

(Средна оценка 4 от 2 общо отзиви)

Артикулен код DPS-G-1K0 -2

GTIN 14 5401003001578

Интрастат номер 90.26.20.20

Категория Сензори за диференциално налягане с дисплей

Текуща наличност на стока 4 Бр.

Фабрично време за изпълнение 4 Седмица(и)

Описание на продукта

Основно измерване и обхват: Сензорът измерва диференциално налягане в диапазона от 0 до 1,000 Pa.

Допълнителни измервания: Може да измерва и обемния дебит на въздуха и, с допълнителна Пито тръба, скоростта на въздуха.

Дисплей и статус: Разполага със 7-сегментен LED дисплей за визуални показания и четири допълнителни LED индикатора за обратна връзка за състоянието.

Гъвкаво захранване: Работи с 24 V AC или 24 V DC.

Изход и конфигурация: Измерените стойности са налични както чрез аналогов изход, така и чрез комуникация по Modbus RTU. Типът на изхода е избираем, а всички настройки, включително обхватът на налягането, могат да се регулират чрез Modbus RTU.

Приложение: Обикновено се използва за наблюдение на обемния дебит на въздуха и осигуряване на подаването на свеж въздух.

Документи

EО декларация за съответствие

Техническа спецификация

Карта на Modbus регистри

Монтажна инструкция

Допълнителни спецификации и описание

Какви са основните функции и измервания на сензора?

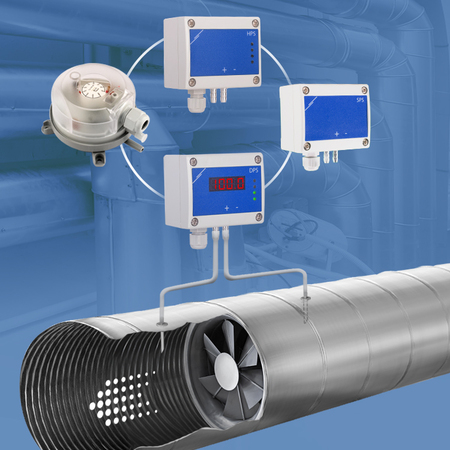

Серията трансмитери DPS-G-*-2 измерват нивата на диференциално налягане, като на база тези отчетени стойности могат да се отчетат стойностите на дебит [м³/ч] или скорост на въздуха [м/с]. За да измерите дебита на въздуха на база измереният К-фактор на вентилатора, свържете трансмитера за диференциално налягане с комплекта за свързване тип PSET-PVC-200 или PSET-QF-200. Тази комбинация може да се използва и за измерване на нивата на диференциално налягане. За да измерите дебита на въздуха на база пресметнатите стойности на напречното сечение на въздуховода [в см²] или стойностите на скоростта на въздуха [м/с], използвайте комплекта за свързване тип PSET-PTS-200 или PSET-PTL-200.

Каква е визуалната индикация?

Посредством вградения седем-сегментен LED дисплей можете да проследявате отчетените стойности на диференциално налягане, дебит или скорост на въздуха. Освен това, трите светодиода дават индикация за стойността на измерените параметри. Когато измерената стойност е в допустимите граници, то тогава следва да светне зеленият светодиод, а жълтият ще светне тогава, когато отчетената стойност е в диапазона, налагащ предупреждение. Червеният пък ще светне, когато стойността е извън максималните или минималните предварително зададени граници. Посредством светодиодите ще можете да проследите и параметрите на дебит или скорост на въздуха. Вторият зелен светодиод служи за ясна индикация за статуса на сензора, който се активира тогава, когато захранващото напрежение и комуникацията по Modbus RTU са успешно свързани.

Как работи трансмитерът?

Серията трансмитери за диференциално налягане имат един аналогов изход, чрез който се предава информация за измерените стойности на диференциално налягане, дебит или поток на въздуха. По подразбиране, диапазона на диференциалното налягане е от 0 до 1.000 Па, като при подадено напрежение от 10 волта налягането е 1.000 Па, а при липса на подадено напрежение, налягането е 0 Па. Всички настройки на диапазона на налягане или дебита на въздуха можете да въведете посредством комуникацията по Modbus RTU.

Как се инсталира трансмитерът?

Захранващото напрежение, аналоговият изход и комуникацията по Modbus RTU можете да свържете към трансмитера посредством клемореда с пружинни клеми върху печатната платка на устройството. По този начин се намалява нуждата от рутинна поддръжка и се осигурява надеждното свързване на твърди или усукана двойка проводници. Нужното захранващо напрежение за този трансмитер е 24 VDC или 24 VAC, като устройството е предназначено за 3-проводно свързване. Заземителните клеми на изхода (GND) са вътрешно свързани със заземителните клеми на напрежението (V-). Преди пускане в експлоатация, се уверете, че общата маса не е свързана с други устройства, който се захранват с правотоково захранване.

От какви материали е изработен корпусът?

Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94), като този материал е изключително устойчив на пожар, удар или натиск. Кабелните щуцери са изработени от висококачествен алуминий. Корпусът е със степен на защита IP65 с цел предпазване на електрониката на устройството от проникване на прах или влага.
