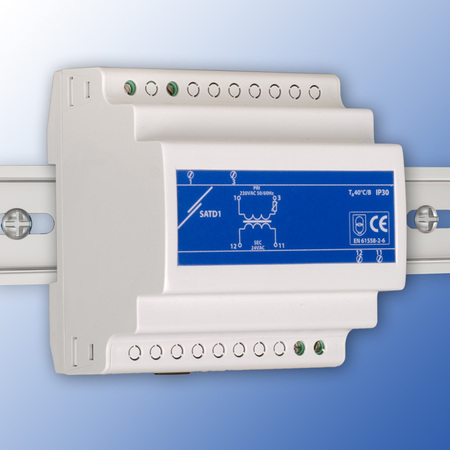

Капсулиран разделителен трансформатор 230 VAC - 12 VAC - 40 VA
Описание на продукта
Серията SATD1 представляват капсулирани разделителни трансформатори за надеждно и безопасно изолиране на две или повече електрически инсталации. Тези трансформатори с галванична изолация имат допълнителен слой изолационен материал с цел гарантиране на цялостно разделяне между първичната и вторичната намотка, а този вид изолация предоставя високо ниво на безопасност и защита на свързаните устройства или елементи в електрическата верига, като минимизират създаването на електрически шум по време на работа или прекъсвания.
Разделителни трансформатори SATD1 осигуряват безопасна изолация между първичното (вход) напрежение 230 VAC и вторичното (изход) напрежение 12 VAC, като същевременно вграденият PTC елемент в първичната намотка засича евентуално претоварване или късо съединение и почти веднага изключва трансформатора с цел предотвратяване на повреда в устройствата. Изходната мощност на устройството е 40 V.
Корпусът на изделието е изработен със степен на защита IP30 срещу проникване на прахови частици или влага в електрониката, като устройството е предназначено за монтаж върху DIN шина. Разделителните трансформатори следва да бъдат инсталирани в най-различни приложения в ОВиК индустрията като медицинско оборудване, идустриални системи за управление, системи за възобновяема енергия и др.
Допълнителни спецификации и описание
Какво Представляват SATD1 Трансформаторите и За Какво Се Използват?
SATD1 серията от компактни разделителни трансформатори са предназначени за безопасно изолиране на свързаните електрически инсталации и са подходящи за монтаж върху DIN шина (тип T35). Те изолират входното от изходното напрежение в електрическата верига, като този вид изолация е изключително важен за осигуряване на безопасна работа на устройствата. Трансформаторите са подходящи за създаване на електрически вериги с безопасно свръхниско напрежение (SELV) и предпазно свръхниско напрежение (PELV). SATD1 трансформаторите са разработени за инсталиране в приложения, в които са необходими компактни, предназначени за монтаж върху DIN шина защитни изолиращи трансформатори. Те служат като трансформаторни модули за захранване с 230 VAC, като осигуряват изходно напрежение от 12 VAC (±5 %) или 24 VAC (±5 %) на свързаните устройства.
Каква е Разликата Между SELV и PELV Стандартите за Безопасност?
Безопасното допълнително ниско напрежение (SELV) е толкова ниско напрежение, подавано по време на нормални условия на работа на еднофазни устройства. Дори при евентуална повреда в електрическата верига, напрежението се поддържа в безопасния диапазон на работа. При SELV моделът на работа, специфичният праг на напрежението варира в зависимост от региона и стандарта на приложение, но най-често напрежението е зададено на максимум 30 V или по-малко.
Предпазно допълнително ниско напрежение (PELV) е още един начин за обезопасяване на работата на устройствата в електрическите вериги. Подобно на SELV, при PELV моделът електрическите вериги работят с толкова ниско напрежение, което се счита за безопасно при дирекетен контакт с разликата, че при PELV подаденото напрежение е малко по-високо от това при SELV моделът в рамките на конкректните условия на работа. Най-важното е напрежението да не надвишава допустимото ниво на безопасност, защото се повишава риска от късо съединение.
Спазването на гореизброените стандарти за безопасност подпомага предотвратяването на електрически удари и гарантиране безопасността на потребителите, които работят с електрически инсталации.
Какво Означава Галваничното Изолиране и Защо е Важно?
Първичната и вторичната намотка са галванично изолирани помежду си, което от своя страна означава, че вторичното напрежение и свързаните устройства са изолирани от захранването. По този начин се минимализира шумовото замърсяване и се предотвратяват евентуални къси съединения.
Как SATD1 Осигурява Защита Срещу Късо Съединение и Претоварване?
Серията разделителни трансформатори SATD1 имат вградена подсилена защита срещу късо съединение или натоварване на мрежата, като тази защита се осигурява посредством вградено устройство с положителен температурен коефициент (PTC) в първичната намотка. PTC устройствата са вид термистори, които реагират на промени или разлики в отчетената температура, осигурявайки защита срещу повишени нива на захранващото напрежение и потенциални повреди. Едно от свойствата на PTC устройството е, че при подаване на прекалено голямо количество ток, съпротивлението също се повишава. Когато двигателят е претоварен или спрян, през него протичат завишени нива на ток, като това води до термично пренапрежение на намотката. PTC устройството може ефективно да защити двигателите в такива ситуации. В случай на прекомерно нагряване поради късо съединение или претоварване, вградената PTC сонда се деактивира.
Защо Трансформаторите Са Капсулирани в Смола?
Специалното покритие намалява нивата на шумовото замърсяване от работата на трансформатора.
Защо Монтажът Върху DIN Шина е Предпочитан и Какви Са Предимствата Му?
Изделията от серия SATD1 са предназначени за монтаж върху DIN шина, като този начин на монтиранхе е доста често срещан и предпочитан в ОВиК индустрията.
Монтажът върху DIN шина улеснява инсталацията на устройствата и ефективното разпределяне на електрическите компоненти в електрически блокове.
Корпусът на изделието е разработен със степен на защита IP30 срещу евентуално проникване на прахови частици или влага в електрониката на трансформаторите.
Корпусът на изделието е разработен със степен на защита IP30 срещу евентуално проникване на прахови частици или влага в електрониката на трансформаторите.
За да монтирате Вашето устройство върху DIN шина, единственото, което следва да направите е да прикрепите изделието върху шината и да го закрепите посредством скобите за заключване на гърба на корпуса. По този начин улеснявате процеса на организация на електрическите компоненти и осигурявате безопасното функционниране на устройствата, както и надеждна и ефективна поддръжка различни условия на заобикалящата среда.
