EО декларация за съответствие

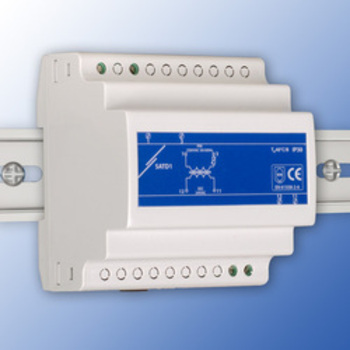

Капсулиран разделителен трансформатор 230 VAC - 12 VAC- 25 VA
Описание на продукта
Серията SATD1 представляват капсулирани разделителни трансформатори за надеждно и безопасно изолиране на две или повече електрически инсталации. Тези трансформатори с галванична изолация имат допълнителен слой изолационен материал с цел гарантиране на цялостно разделяне между първичната и вторичната намотка, а този вид изолация предоставя високо ниво на безопасност и защита на свързаните устройства или елементи в електрическата верига, като минимизират създаването на електрически шум по време на работа или прекъсвания.
Разделителни трансформатори SATD1 осигуряват безопасна изолация между първичното (вход) напрежение 230 VAC и вторичното (изход) напрежение 12 VAC, като същевременно вграденият PTC елемент в първичната намотка засича евентуално претоварване или късо съединение и почти веднага изключва трансформатора с цел предотвратяване на повреда в устройствата. Изходната мощност на устройството е 25 V.
Корпусът на изделието е изработен със степен на защита IP30 срещу проникване на прахови частици или влага в електрониката, като устройството е предназначено за монтаж върху DIN шина. Разделителните трансформатори следва да бъдат инсталирани в най-различни приложения в ОВиК индустрията като медицинско оборудване, идустриални системи за управление, системи за възобновяема енергия и др.
Допълнителни спецификации и описание
Какво представляват SATD1 трансформаторите и за какво се използват?
SATD1 серията от компактни разделителни трансформатори са предназначени за безопасно изолиране на свързаните електрически инсталации и са подходящи за монтаж върху DIN шина (тип T35). Те изолират входното от изходното напрежение в електрическата верига, като този вид изолация е изключително важен за осигуряване на безопасна работа на устройствата. Трансформаторите са подходящи за създаване на електрически вериги с безопасно свръхниско напрежение (SELV) и предпазно свръхниско напрежение (PELV). SATD1 трансформаторите са разработени за инсталиране в приложения, в които са необходими компактни, предназначени за монтаж върху DIN шина защитни изолиращи трансформатори. Те служат като трансформаторни модули за захранване с 230 VAC, като осигуряват изходно напрежение от 12 VAC (±5 %) или 24 VAC (±5 %) на свързаните устройства.
SATD1 серията от компактни разделителни трансформатори са предназначени за безопасно изолиране на свързаните електрически инсталации и са подходящи за монтаж върху DIN шина (тип T35). Те изолират входното от изходното напрежение в електрическата верига, като този вид изолация е изключително важен за осигуряване на безопасна работа на устройствата. Трансформаторите са подходящи за създаване на електрически вериги с безопасно свръхниско напрежение (SELV) и предпазно свръхниско напрежение (PELV). SATD1 трансформаторите са разработени за инсталиране в приложения, в които са необходими компактни, предназначени за монтаж върху DIN шина защитни изолиращи трансформатори. Те служат като трансформаторни модули за захранване с 230 VAC, като осигуряват изходно напрежение от 12 VAC (±5 %) или 24 VAC (±5 %) на свързаните устройства.
Каква е разликата между SELV и PELV стандартите за безопасност?
Безопасното допълнително ниско напрежение (SELV) е толкова ниско напрежение, подавано по време на нормални условия на работа на еднофазни устройства. Дори при евентуална повреда в електрическата верига, напрежението се поддържа в безопасния диапазон на работа. При SELV моделът на работа, специфичният праг на напрежението варира в зависимост от региона и стандарта на приложение, но най-често напрежението е зададено на максимум 30 V или по-малко.
Безопасното допълнително ниско напрежение (SELV) е толкова ниско напрежение, подавано по време на нормални условия на работа на еднофазни устройства. Дори при евентуална повреда в електрическата верига, напрежението се поддържа в безопасния диапазон на работа. При SELV моделът на работа, специфичният праг на напрежението варира в зависимост от региона и стандарта на приложение, но най-често напрежението е зададено на максимум 30 V или по-малко.
Предпазно допълнително ниско напрежение (PELV) е още един начин за обезопасяване на работата на устройствата в електрическите вериги. Подобно на SELV, при PELV моделът електрическите вериги работят с толкова ниско напрежение, което се счита за безопасно при дирекетен контакт с разликата, че при PELV подаденото напрежение е малко по-високо от това при SELV моделът в рамките на конкректните условия на работа. Най-важното е напрежението да не надвишава допустимото ниво на безопасност, защото се повишава риска от късо съединение.
Спазването на гореизброените стандарти за безопасност подпомага предотвратяването на електрически удари и гарантиране безопасността на потребителите, които работят с електрически инсталации.
Какво означава галваничното изолиране и защо е важно?
Първичната и вторичната намотка са галванично изолирани помежду си, което от своя страна означава, че вторичното напрежение и свързаните устройства са изолирани от захранването. По този начин се минимализира шумовото замърсяване и се предотвратяват евентуални къси съединения.
Първичната и вторичната намотка са галванично изолирани помежду си, което от своя страна означава, че вторичното напрежение и свързаните устройства са изолирани от захранването. По този начин се минимализира шумовото замърсяване и се предотвратяват евентуални къси съединения.
Как SATD1 осигурява защита срещу късо съединение и претоварване?
Серията разделителни трансформатори SATD1 имат вградена подсилена защита срещу късо съединение или натоварване на мрежата, като тази защита се осигурява посредством вградено устройство с положителен температурен коефициент (PTC) в първичната намотка. PTC устройствата са вид термистори, които реагират на промени или разлики в отчетената температура, осигурявайки защита срещу повишени нива на захранващото напрежение и потенциални повреди. Едно от свойствата на PTC устройството е, че при подаване на прекалено голямо количество ток, съпротивлението също се повишава. Когато двигателят е претоварен или спрян, през него протичат завишени нива на ток, като това води до термично пренапрежение на намотката. PTC устройството може ефективно да защити двигателите в такива ситуации. В случай на прекомерно нагряване поради късо съединение или претоварване, вградената PTC сонда се деактивира.
Серията разделителни трансформатори SATD1 имат вградена подсилена защита срещу късо съединение или натоварване на мрежата, като тази защита се осигурява посредством вградено устройство с положителен температурен коефициент (PTC) в първичната намотка. PTC устройствата са вид термистори, които реагират на промени или разлики в отчетената температура, осигурявайки защита срещу повишени нива на захранващото напрежение и потенциални повреди. Едно от свойствата на PTC устройството е, че при подаване на прекалено голямо количество ток, съпротивлението също се повишава. Когато двигателят е претоварен или спрян, през него протичат завишени нива на ток, като това води до термично пренапрежение на намотката. PTC устройството може ефективно да защити двигателите в такива ситуации. В случай на прекомерно нагряване поради късо съединение или претоварване, вградената PTC сонда се деактивира.
Защо трансформаторите са капсулирани в смола?
Специалното покритие намалява нивата на шумовото замърсяване от работата на трансформатора.
Защо монтажът върху DIN шина е предпочитан и какви са предимствата му?
Изделията от серия SATD1 са предназначени за монтаж върху DIN шина, като този начин на монтиранхе е доста често срещан и предпочитан в ОВиК индустрията.
Изделията от серия SATD1 са предназначени за монтаж върху DIN шина, като този начин на монтиранхе е доста често срещан и предпочитан в ОВиК индустрията.
Монтажът върху DIN шина улеснява инсталацията на устройствата и ефективното разпределяне на електрическите компоненти в електрически блокове.Корпусът на изделието е разработен със степен на защита IP30 срещу евентуално проникване на прахови частици или влага в електрониката на трансформаторите.
За да монтирате Вашето устройство върху DIN шина, единственото, което следва да направите е да прикрепите изделието върху шината и да го закрепите посредством скобите за заключване на гърба на корпуса. По този начин улеснявате процеса на организация на електрическите компоненти и осигурявате безопасното функционниране на устройствата, както и надеждна и ефективна поддръжка различни условия на заобикалящата среда.
