Двоен сензор за диференциално налягане 4 kPa, дисплей, AC-DC
Описание на продукта
Двойно измерване: Този сензор измерва диференциално налягане или обемен дебит на въздуха чрез двата си входа. Поддържа и отчитане на скоростта на въздуха при свързване на комплект с тръба на Пито.
Гъвкави изходи и дистанционна конфигурация: Измерените стойности се предават чрез два аналогови изхода (избираеми между 0-10 VDC, 0-20 mA или 0-100% PWM) и комуникация по Modbus RTU. Всички параметри могат да бъдат регулирани и наблюдавани дистанционно чрез Modbus RTU.
Вграден дисплей: Включва 7-сегментен LED дисплей за удобно визуализиране на измерванията в реално време.
Гъвкаво захранване: Устройството работи с 24 VAC или 24 VDC захранващо напрежение.

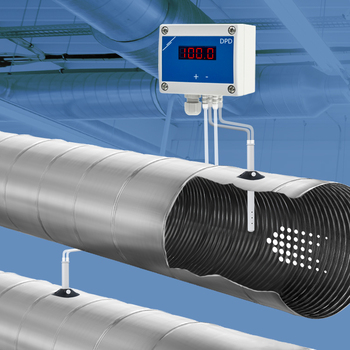

Типично приложение и обхват: Обикновено се използва за наблюдение на обемния дебит на подавания и изтегляния въздух във вентилационни системи или климатични камери (AHU), с обхват на налягането от 0 до 4000 Pa.
Допълнителни спецификации и описание
Диференциално налягане, обем на въздушния поток или скорост на въздуха?
Сензорът за диференциално налягане DPD-G-4K0 може да измерва диференциалното налягане на две различни места във вентилационната система едновременно. Това позволява изчисляването на обема на въздушния поток или скоростта на въздуха на база на измерените стойности. Ако искате да изчислите обема на въздушния поток на базата на К-фактора на вентилатора, можете да използвате комплектите за свързване PSET-PVC-200 или PSET-QF-200. Те имат нужните компоненти и параметри, за да изчислят правилно обема на въздушния поток според специфичните изисквания на даден вентилатор. Тези комплекти за свързване също така могат да измерват и диференциално налягане.
За да измерите обема на въздушния поток на базата на напречното сечение на въздуховода или скоростта на въздуха, може да използвате комплектите за свързване PSET-PTS-200 или PSET-PTL-200. Те изчисляват обема на въздушния поток или скоростта на въздуха на базата на стойността на напречното сечение и измерената скорост на въздуха.
Като изберете подходящия комплект за свързване според специфичните изкисквания на избраното приложение, можете ефективно да използвате сензора, за да измервате и изчислявате обема на въздушния поток или скоростта на въздуха в ОВиК системите с точност и прецизност.
За да измерите обема на въздушния поток на базата на напречното сечение на въздуховода или скоростта на въздуха, може да използвате комплектите за свързване PSET-PTS-200 или PSET-PTL-200. Те изчисляват обема на въздушния поток или скоростта на въздуха на базата на стойността на напречното сечение и измерената скорост на въздуха.
Като изберете подходящия комплект за свързване според специфичните изкисквания на избраното приложение, можете ефективно да използвате сензора, за да измервате и изчислявате обема на въздушния поток или скоростта на въздуха в ОВиК системите с точност и прецизност.
Каква информация предоставя LED дисплеят?
Измерените стойности се предават чрез аналоговите изходи и комуникацията по Modbus RTU. Двете стойности се показват последователно на седем сегментния LED дисплей. Дисплеят може да бъде спрян от Modbus RTU.
Как работи?
Сензорът за диференциално налягане DPD-G-4K0 има два аналогови изхода, като всеки от тях може да предава измерените стойности на диференциално налягане, обем на въздушния поток или скорост на въздуха пропорционално.
Сензорът е с фабрично настроен обхват от 0 до 4.000 Pa, като аналоговите изходи са настроени да предават 0 V при 0 Pa и 10 V при 4.000 Pa. Тези фабрични настройки покриват стандартните изисквания за измерване. Въпреки това имате възможност да настроите множество параметри, включително обхвата на измерване, вида на изходите и други настройки чрез комуникация по Modbus RTU.
Сензорът е с фабрично настроен обхват от 0 до 4.000 Pa, като аналоговите изходи са настроени да предават 0 V при 0 Pa и 10 V при 4.000 Pa. Тези фабрични настройки покриват стандартните изисквания за измерване. Въпреки това имате възможност да настроите множество параметри, включително обхвата на измерване, вида на изходите и други настройки чрез комуникация по Modbus RTU.
Какви са основните приложения на сензора?
Сензорът за диференциално налягане DPD-G-4K0 позволява измерването на обема на въздушния поток на две различни места едновременно, което е идеално за проследяване както на обема на снабдения въздух, така и на обема на изсмукания въздух при множество системи като рекуператори и вентилационни системи. Тази функция за двойно измерване позволява прецизно проследяване и регулиране на въздушния поток в тези системи, което гарантира ефективна работа и поддръжка.
Сензорът за диференциално налягане DPD-G-4K0 позволява измерването на обема на въздушния поток на две различни места едновременно, което е идеално за проследяване както на обема на снабдения въздух, така и на обема на изсмукания въздух при множество системи като рекуператори и вентилационни системи. Тази функция за двойно измерване позволява прецизно проследяване и регулиране на въздушния поток в тези системи, което гарантира ефективна работа и поддръжка.
Този сензор може да бъде свързан към Интернет чрез Интернет гейтуей на „Сентера“. Това Ви дава достъп до данните от разстояние и Ви позволява да променяте настройките.
Как се осъществява свързването на устройството?
Захранващото напрежение, изходите и комуникацията по Modbus са свързани чрез винтов клеморед, монтиран с помощта на скоба. Сензорът работи със захранване от 18 до 34 VDC и от 15 до 24 VAC ±10%. Необходим е 3-жилен кабел, за да се свърже сензорът. Заземителните клеми на захранването (V-) и изхода (GND) са свързани. Уверете се, че не сте свързали други устройства, които са захранвани с DC напрежение, към същото заземяване.
Захранващото напрежение, изходите и комуникацията по Modbus са свързани чрез винтов клеморед, монтиран с помощта на скоба. Сензорът работи със захранване от 18 до 34 VDC и от 15 до 24 VAC ±10%. Необходим е 3-жилен кабел, за да се свърже сензорът. Заземителните клеми на захранването (V-) и изхода (GND) са свързани. Уверете се, че не сте свързали други устройства, които са захранвани с DC напрежение, към същото заземяване.
От какви материали е изработен корпусът?
Корпусът е направен от висококачествена r-ABS VO (UL94) пластмаса. Този материал е много здрав, издръжлив е на топлина и осигурява надеждна защита от условията на околната среда. Щуцерите на сензора са направени от алуминий. Корпусът му също така има защита IP65 от навлизане на мръсотия и вода. Сензорът може да се използва за стенен монтаж както на закрито, така и на открито.
Корпусът е направен от висококачествена r-ABS VO (UL94) пластмаса. Този материал е много здрав, издръжлив е на топлина и осигурява надеждна защита от условията на околната среда. Щуцерите на сензора са направени от алуминий. Корпусът му също така има защита IP65 от навлизане на мръсотия и вода. Сензорът може да се използва за стенен монтаж както на закрито, така и на открито.
