Как можете да възстановите фабричните настройки на устройство на Сентера?
Какво е Modbus RTU?/изображение/описание/628/modbus.jpg)
Modbus RTU (Remote Terminal Unit) е общоприет комуникационен протокол, който осигурява надеждна връзка между устройствата в ОВК (Отопление, Вентилация и Климатизация) системите, като ефективно преодолява електрическите смущения.
Тъй като Modbus е стандартизиран, той гарантира оперативна съвместимост. Това е ключово предимство: можете свободно да комбинирате компоненти от различни производители в една мрежа, без да се притеснявате за проблеми със съвместимостта. По този начин се избягва зависимостта от един доставчик и се улеснява интеграцията на разнообразни продукти.
Сравнение с Аналоговите Системи:
За разлика от Modbus, традиционните аналогови системи, като тези, базирани на 0-10 V или PWM сигнали, често срещат сложни проблеми с интеграцията.
- При 0-10 V сигнали трябва да се внимава дали сигналните заземителни връзки могат да бъдат обединени.
- При PWM сигнали е задължително и двете устройства да работят на еднаква честота и да имат правилна амплитуда.
- Освен това, един аналогов сигнал обикновено може да бъде използван само от едно (или много ограничен брой) устройства едновременно.
Modbus елиминира тези технически ограничения, предлагайки по-чист и по-мащабируем начин за изграждане и управление на ОВК инсталации.
Modbus регистрите
Регистрите на Modbus представляват адресируеми паметни области в дадено устройство, които съдържат различни видове данни – входни стойности, изходи, параметри, състояния и др. Те се делят на няколко типа в зависимост от начина им на достъп и съдържанието им. Те се използват за наблюдение на различните протичащи процеси, както и измерените параметри, управление на входовете или изходите на дадено устройство, промяна на настройките, както и четене на грешки, свързване на аларми и проследяване на работният статус на устройството.
Видовете регистри са:
Входни ( от анлг. Input) регистри – тези регистри са предназначени само за наблюдение на работния статус на устройството, както и проследяване на стойностите на измерените от устройството параметри. Те не могат да се променят, затова и остават заключени.
Регистри за съхранение (англ. Holding registers) – чрез тях можете да въвеждате новите настройки на Вашето устройство, да променяте диапазоните на измерване на различните параметри, както и минимални или максимални стойности, можете да обновите фърмуера на устройството, както и просто да четете настройките и параметрите на дадено устройство.
Възстановяване на фабричните настройките на устройството
За сензорите на „Сентера“, нулирането на комуникационните параметри е запаметено в хардуера на устройството. Тази опция е необходима в случаите, когато няма комуникация със софтуера на устройството. Намерете на печатната платка на устройството рейка PROG, P1 и поставете джъмпер (който ще намерите в оригиналната кутия на продукта) върху пинове 1 и 2 за минимум 5 секунди, за да върнете фабричните настройки на комуникационните параметри.

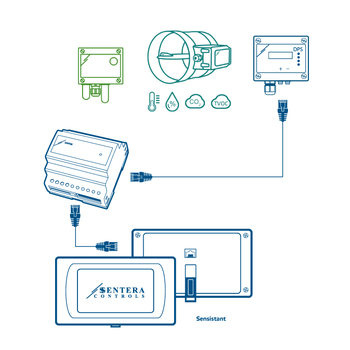

Работните параметри могат да се занулят чрез софтуера за конфигуриране 3SModbus или чрез Modbus устройството за конфигуриране SENSISTANT като просто активирате регистър за съхранение 10 (Holding register 10). По този начин фабричните настройки на всички работни параметри ще бъдат възстановени. Възможно е и ръчно възстановяване на фабричните настройки на някои параметри с помощта на софтуера.
/изображение/описание/628/конфигуратор-на-сентера-sensistant.jpg)
А в това видео можете да видите как могат да се възстановят фабричните настройки на хардуера и софтуера на устройство на „Сентера“:
/изображение/описание/628/конфигуруране-на-настройките-на-устройство-на-сентера-.png)
