Какво е ШИМ сигнал?

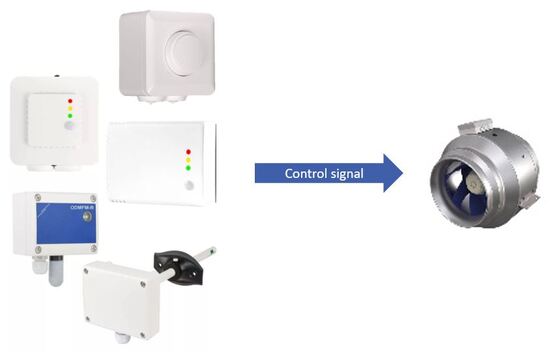

PWM или Широчинно-импулсна модулация ШИМ (също известна като “Импулсно-времева модулация” или PDM), е управляващ сигнал, сравним с аналогов 0−10 Волта или 0−20 mA сигнал. Подобно на другите аналогови сигнали, PWM сигналът също се използва за предаване на информация. Например, за комуникиране на желаната скорост към EC мотор или за предаване на желаната позиция на управляващ вентил.
ШИМ сигналът е непрекъсната поредица от електронни импулси. Общото време между два високи импулса винаги е постоянно. Това се нарича честота на поредицата импулси. Разликата между нисък и висок ШИМ сигнал се крие в това колко дълго продължава един висок импулс.

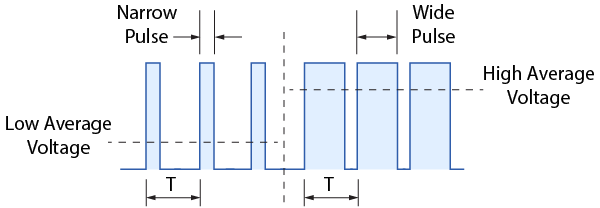

Обикновено скоростта на EC вентилатора се увеличава пропорционално на стойността на аналоговия 0−10 VDC или 0−20 mA сигнал. За ШИМ сигнал – непрекъсната поредица от електронни импулси, състояща се от ВИСОКА и НИСКА част – това работи по следния начин:
/изображение/описание/315/pwm.png)

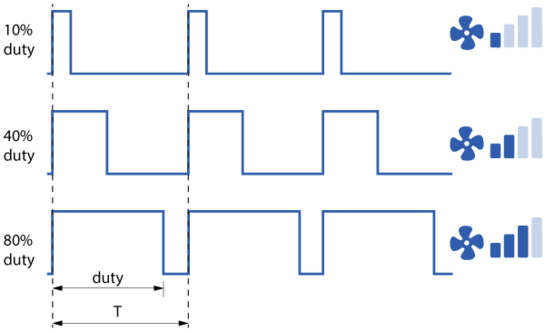

Представете си ШИМ сигнала като много бързо ВКЛЮЧВАНЕ и ИЗКЛЮЧВАНЕ на прекъсвач за осветление. Всеки път, когато ВКЛЮЧИТЕ и ИЗКЛЮЧИТЕ прекъсвача, това се нарича цикъл. Важната част сега е: колко дълго държите прекъсвача ВКЛЮЧЕН по време на всеки цикъл — това се нарича Работен Цикъл (Duty Cycle)./изображение/описание/315/duty-cycle.png)
/изображение/описание/315/duty-cycle.png)
Работен Цикъл = Колко Време Сигналът е ВКЛЮЧЕН
Представете си период от 1 секунда, в който:
- Ако сигналът е ВКЛЮЧЕН само за кратко време, да речем 10% от секундата → устройството (като вентилатор) работи бавно.
- Ако е ВКЛЮЧЕН през половината от времето (50%) → вентилаторът работи на средна скорост.
- Ако е ВКЛЮЧЕН почти през цялото време (100%) → вентилаторът работи на пълна скорост.
Въпреки че сигналът просто се превключва ВКЛЮЧЕНО/ИЗКЛЮЧЕНО, устройството „усреднява“ сигнала във времето и променя своята скорост или позиция въз основа на това колко дълго е бил ВКЛЮЧЕН.
Честота = Колко Бързо Се Превключва
Честотата е колко цикъла ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ се случват за една секунда. Колкото по-кратко е времето за цикъл (T), толкова повече цикли можете да вместите в една секунда — следователно толкова по-висока е честотата. Ето защо Честота = 1, разделено на T, където "T" означава пълен цикъл.
- Пример: 1000 Hz=1000 превключвания ВКЛЮЧЕНО/ИЗКЛЮЧЕНО всяка секунда (така че всеки цикъл е много кратък – само 1 милисекунда). Честотата трябва да е достатъчно бърза, за да не вижда устройството „мигането“ — то просто реагира на средната „мощност“.
За да управлявате вентилатор или клапа с помощта на PWM сигнал, е необходимо напрежение за захранване на сигнала. Повечето устройства на Sentera с аналогови изходи имат вградено захранване (или 3,3 VDC, или 12 VDC). Но ако вентилаторът или моторът, който управлявате, се нуждае от ШИМ сигнал с различно напрежение, ще трябва да използвате външен източник на захранване, който отговаря на това изискване. Затова, когато използвате устройство на Sentera за изпращане на ШИМ сигнал, винаги проверявайте две неща:
- Честотата (колко бързо се включва и изключва сигналът — в Hz), и
- Нивото на напрежение (колко силен е сигналът — във Волтове).
Уверете се, че и двете съвпадат с това, от което се нуждае вашият вентилатор или задвижващ механизъм. Ако не съвпадат, устройството може да не работи правилно.
