DRM — модуль ввода-вывода с релейными выходами и Modbus RTU

Модуль ввода-вывода с релейными выходами — это устройство, обычно используемое в промышленности и автоматизированных системах для взаимодействия между системой управления (например, программируемым логическим контроллером или ПЛК) и внешними устройствами или оборудованием.

Модуль ввода-вывода с релейными выходами и функцией Modbus RTU сочетает в себе две ключевые функции: управление цифровым выходом через релейные выходы и обмен данными с использованием протокола связи Modbus RTU.

Некоторые из функций, предоставляемых таким модулем:
Релейные выходы: модуль включает один или несколько выходов реле, обычно используемых для включения или выключения внешних устройств. Релейные выходы являются основной особенностью этих модулей. Это электромагнитные переключатели, которые могут размыкать или замыкать электрические цепи в ответ на управляющий сигнал. Каждый выход реле обычно состоит из релейного переключателя и соответствующих клемм для подключения внешних устройств.

Управление нагрузкой: выходы реле могут управлять различными типами нагрузок, такими как двигатели, клапаны, освещение, насосы и другое промышленное оборудование, требующее включения/выключения.

Изоляция: для защиты подключенных устройств и системы управления релейные выходы часто обеспечивают электрическую изоляцию, предотвращая влияние электрических помех или скачков напряжения на схему управления.

Возможность настройки: пользователи могут настраивать выходы реле для управления устройствами в зависимости от конкретных условий или логики, такой как защелкивание, временные задержки или другие последовательности управления.

Форм-фактор: модули ввода-вывода могут иметь различные форм-факторы, такие как DIN-рейльные или панельные модули, чтобы соответствовать требованиям установки в приложении.

Протокол Modbus RTU: Modbus RTU — широко используемый протокол связи в системах промышленной автоматизации и системах управления. Это протокол последовательной связи, который позволяет обмениваться данными между устройствами через последовательное соединение, например RS-232 или RS-485. Модуль ввода-вывода поддерживает протокол Modbus RTU для обмена данными с другими устройствами, совместимыми с Modbus, такими как ПЛК, системы HMI (человеко-машинный интерфейс) или системы SCADA (диспетчерский контроль и сбор данных). Это позволяет контроллеру контролировать и управлять релейными выходами, а также обмениваться данными с другими устройствами, подключенными к модулю.

С помощью Modbus RTU модуль может выполнять операции чтения и записи для обмена данными с другими устройствами. Например, он может считывать данные с датчиков или записывать команды управления на другие устройства Modbus.
Устройства Modbus RTU имеют уникальные адреса, что позволяет им быть индивидуально адресованными и доступными в сети Modbus. Модуль можно настроить с определенным адресом Modbus для правильного взаимодействия.
Модуль облегчает автоматизацию и управление, позволяя контроллеру удаленно активировать или деактивировать релейные выходы, которые, в свою очередь, управляют внешними устройствами или процессами.
Таким образом, модуль ввода-вывода с релейными выходами и функциональностью Modbus RTU сочетает в себе возможности управления цифровыми выходами с помощью реле и способностью общения с другими устройствами с использованием протокола Modbus RTU. Эта комбинация полезна в приложениях промышленной автоматизации и управления, где требуется удаленное управление внешними устройствами и обмен данными с другими устройствами или системами.

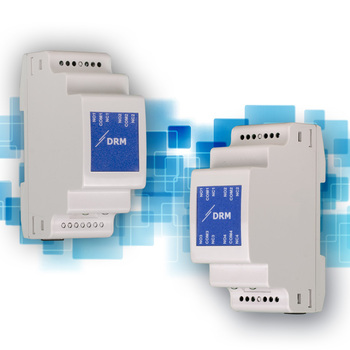

Чтобы удовлетворить все упомянутые требования, Sentera создала модуль ввода/вывода с реле и поддержкой протокола Modbus. Имеется две версии: DRM-M-02 с двумя реле-выходами и DRM-M-04 с четырьмя.
Эти модули на DIN-рейке, управляемые Modbus RTU (RS485), передают данные, полученные с помощью команд Modbus, для изменения состояния реле-контакта C/O.
Наш онлайн-портал ОВиК SenteraWeb, а также приложение 3SModbus позволяют пользователям просматривать и изменять измерительные значения и параметры.
С встроенной системой обновления прошивки можно выполнять обновления при помощи приложения 3SModBus или SenteraWeb.

Посетите наш веб-сайт, чтобы просмотреть другие предлагаемые нами модули ввода-вывода.
