Przetwornik różnicy ciśnień z wyś. | 0-1000 Pa | zasilanie AC-DC

Kod artykułu DPD-G-1K0
GTIN 0.540.100.300.138.7
Numer Introstata 90.26.20.20
Kategoria Przetworniki różnicy ciśnień z dwoma czujnikami i wyświetlaczem
Aktualne zapasy 3 szt.
Czas realizacji fabrycznej 4 Tydzień

Opis produktu

Przetwornik różnicy ciśnień ma dwa oddzielne czujniki ciśnienia oraz wyświetlacz i jest przeznaczony do pomiaru różnicy ciśnień (Pa), przepływu powietrza (m³ / h) lub prędkości powietrza (m / s) w systemach HVAC. Pomiary prędkości powietrza można uzyskać podłączając zewnętrzną rurkę Pitota (PSET-PTx-200).

Obok siedmiosegmentowego wyświetlacza LED cztery diody LED wyraźnie wskazują stan czujnika różnicy ciśnień i mierzone wartości budynków. Czujnik różnicy ciśnień z tej serii jest najczęściej stosowany w centralach wentylacyjnych lub podobnych systemach z dwoma wentylatorami, w których wymagane są oddzielne pomiary przepływu powietrza.

Jest wyposażony w pełni cyfrowy czujnik ciśnienia o wysokiej rozdzielczości. Różnicę ciśnienia i wszystkie inne parametry można ustawić za pomocą połączenia Modbus RTU. Ten czujnik wymaga napięcia zasilania 18–34 VDC / 15–24 VAC ± 10%. Może być stosowany do pomiary ciśnienia od 0 do 1000 Pa.

Dodatkowe specyfikacje i opis


Łatwy w obsłudze!
Ten czujnik nie wymaga żadnej konfiguracji. Po zainstalowaniu jest gotowy do natychmiastowego użycia. W przypadku większości aplikacji wystarczające są ustawienia domyślne. W razie potrzeby ustawienia można dostosować za pośrednictwem protokołu Modbus RTU.

Idealny do systemów wentylacyjnych
Ten czujnik mierzy natężenie przepływu powietrza w dwóch różnych punktach jednocześnie. Może służyć do monitorowania ilości powietrza nawiewanego i usuwanego w systemach wentylacyjnych lub rekuperacyjnych (WRG).
 czujnik różnicy iśnień
Wysoka jakość

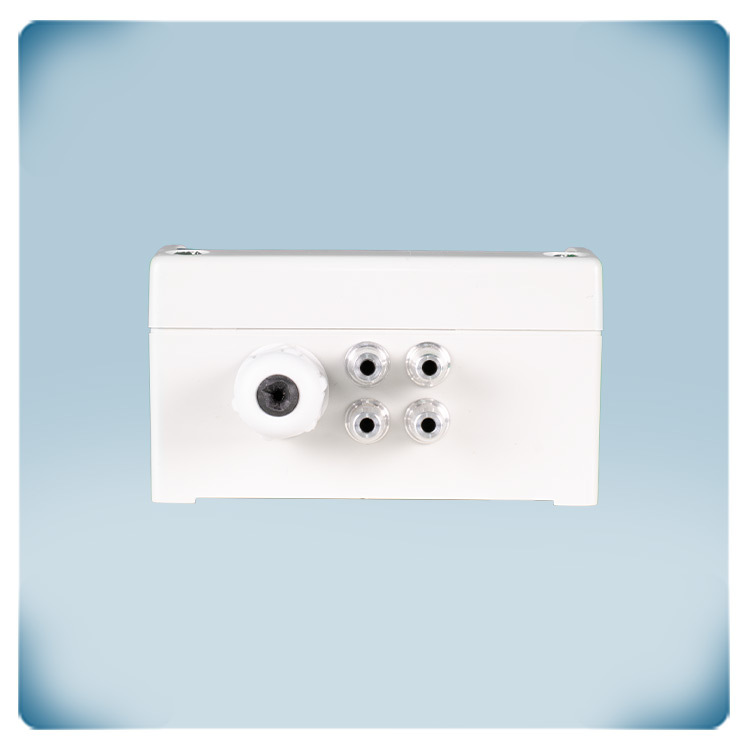

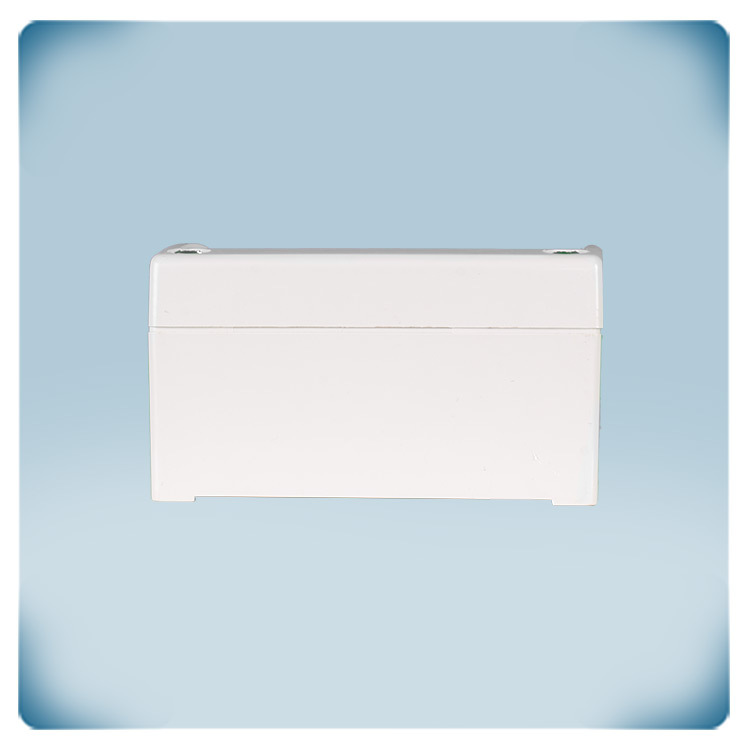

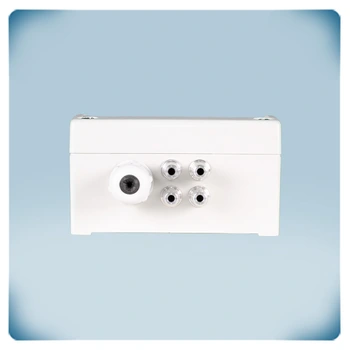

Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Ten materiał jest odporny na ciepło, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Dysze przyłącza ciśnieniowego są wykonane z aluminium. Obudowa czujnika zapewnia stopień ochrony IP65 przed wnikaniem brudu i wody. Ten czujnik można zamontować na ścianie.

A co z przepływem powietrza lub prędkością powietrza?
Na podstawie pomiaru różnicy ciśnień można obliczyć strumień objętości powietrza [m³ / h] lub prędkość powietrza [m / s]. Aby obliczyć przepływ powietrza na podstawie współczynnika K wentylatora, należy użyć zestawu połączeniowego typu PSET-PVC-200 lub PSET-QF-200. Ten zestaw przyłączeniowy może być również używany do pomiaru różnicy ciśnień. Za pomocą zestawu przyłączeniowego typu PSET-PTS-200 lub PSET-PTL-200 obliczyć przepływ powietrza na podstawie przekroju kanału [cm²] lub prędkości powietrza [m / s].

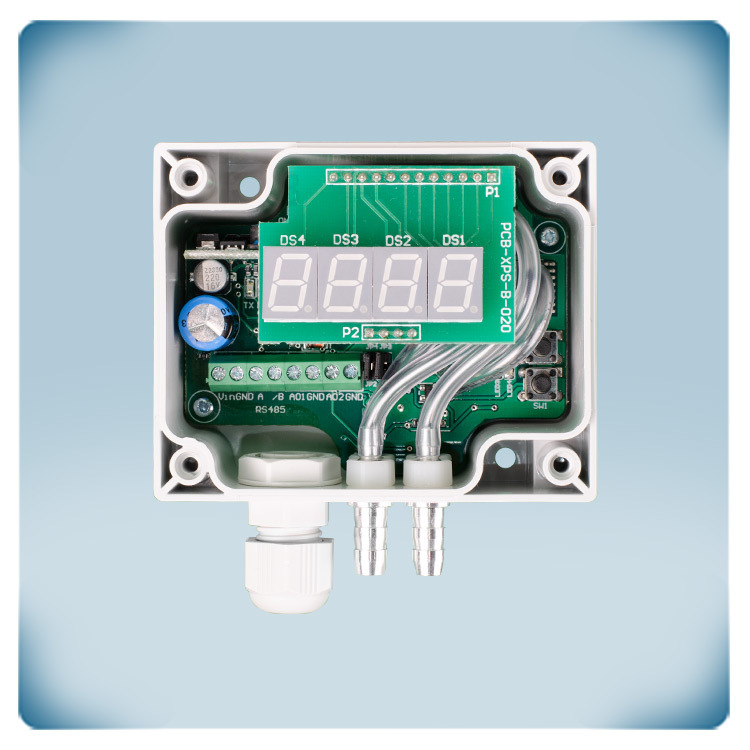

Wyświetlacz LED
Zmierzone wartości są przesyłane przez wyjścia analogowe i komunikację Modbus RTU. Obie wartości są wyświetlane naprzemiennie na 7-segmentowym wyświetlaczu LED. Wyświetlacz można dezaktywować przez Modbus RTU.

Jak działa ten przetwornik różnicy ciśnień?
Czujnik różnicy ciśnień posiada wyjście analogowe. Wartość wyjściowa zmienia się proporcjonalnie w zależności od mierzonej różnicy ciśnień lub przepływu powietrza lub prędkości powietrza. Standardowy zakres tego czujnika to 0-1000Pa. Oznacza to, że standardowe wyjście to 0 V przy 0 Pa i 10 V przy 1000 Pa. Zakres można regulować przez Modbus.

Uwagi, recenzje i oceny

04.03.2024
Vienas jutiklis, o galima matuoti skirtuminį slėgį dviejuose vietose vienu metu, gera idėja.
05.01.2024
This transmitter with display has good accuracy and it is quite useful for monitoring supplied and extracted air parameters in ventilation systems. Besides it saves space because in practice two separate sensors are integrated in one enclosure.
