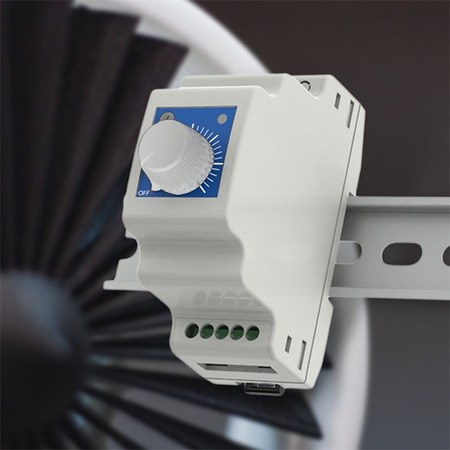

Електронен регулатор на обороти за вентилатори, 2,5 A
Описание на продукта
Монтиран на DIN-шина регулатор на скоростта на вентилатора за монофазни двигатели. Максималният ток е 2,5 A.
Напрежението на двигателя може да се регулира ръчно чрез въртящото се копче от максимум до минимум (230 – 60 VAC). Този бутон също има позиция "ИЗКЛ.". Минималната скорост може да се регулира чрез тример.
Скоростта на вентилатора се регулира чрез промяна на напрежението на двигателя чрез контрол на фазовия ъгъл - Triac технология.
Документи
Допълнителни спецификации и описание
Защо DRX
DRX е просто решение за управление, което също е рентабилно. Управлението на скоростта на вентилатора чрез този контролер става чрез единствения му бутон – въртящото се копче! Скоростта на вентилатора се настройва от висока към ниска чрез просто завъртане по посока на часовниковата стрелка. Устройството е солидно и надеждно решение за управление, което намалява нивата на шум, излъчван от вентилатора, и увеличава експлоатационния живот на двигателя, свързан към него, благодарение на използваната техника TRIAC.
Лесен за конфигуриране
Този регулатор на скоростта на вентилатора не изисква конфигурация. Веднъж свързан, регулаторът на скоростта на вентилатора е готов за употреба! Ако е необходимо, минималното напрежение на двигателя може да се регулира чрез тримера.
Тример с минимална скорост
Минималната скорост на двигателя се задава чрез тримера в диапазона 20 – 70 % от захранващото напрежение (т.е. около 80 – 180 VAC). По правило минималното напрежение на двигателя се настройва, за да се предотврати спирането на двигателя при ниска скорост, следователно тримерът трябва да се настрои така, че двигателят да не спира поради промени в мрежовото напрежение. Друга причина е, че когато двигателят работи на много ниски обороти, има прекомерно бръмчене и бръмчене. Обикновено това е еднократна настройка – не е необходимо да регулирате минималната скорост от време на време!
Ненадминато качество
Този регулатор на скоростта на вентилатора е произведен в Европа с помощта на най-надеждните и модерни електронни компоненти.
Управлявайте множество двигатели
DRX е предназначен само за двигатели с променлив ток или напрежение. DRX може да управлява няколко двигателя с общ максимален ток, равен на неговия номинален ток, така че внимавайте да не превишите ограничението на тока. Постоянно! Няма нужда да преоразмерявате този контролер. Моля, уверете се, че вашият двигател е AC, преди да го свържете към контролера.
Нерегулиран изход
Контролерът разполага с нерегулиран изход, който е активен, когато двигателят е активиран. Ако захранващото напрежение е свързано към L и N (като стандарт), нерегулираният изход (свързан към клеми L1 и N) е активен, докато двигателят работи. Нерегулираният изход се използва за управление на външни устройства като амортисьори, клапани, релета, индикатори за работа и др., които могат да работят без необходимост от регулиране на входящото напрежение. И така, контролерът регулира вентилатора чрез регулирана мощност чрез намаляване на напрежението с опция за регулиране на още едно устройство, но във втория случай напрежението е нерегулирано, т.е. 0 V или 230 V. Максималната номинална стойност на нерегулираната мощност е 0,5 А.
Деактивирайте положение "ИЗКЛ."
За да забраните положението "ИЗКЛ.", свържете захранващото напрежение 230 VAC директно към нерегулирания изход (L1 и N). В този случай свързващата клема L не се използва. Когато захранващото напрежение е свързано към нерегулирания изход, двигателят остава активиран.
Зелен светодиод
Светодиодът на корпуса показва състоянието на работа. При нормална работа на двигателя светодиодът свети постоянно.
Монтаж на DIN шина
Този регулатор на скоростта на вентилатора може да се монтира на DIN шина в електрически шкаф. DIN шините са метални шини, които отговарят на индустриалните стандарти и се използват за монтиране на промишлено оборудване за обработка. Електрониката с DIN шина съществува от дълго време и става все по-популярна в индустриални приложения в широк спектър от индустрии. Инсталирането е много лесно – просто монтирайте устройството върху релсата и го заключете с помощта на щифта в долната част на устройството. Класът на защита от проникване на корпуса е IP30 – защитен от мръсотия и прах.
