EО декларация за съответствие

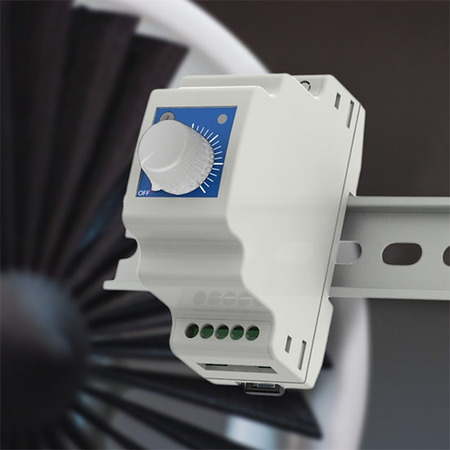

Електронен регулатор на обороти за вентилатори, 1,5 A
Описание на продукта
Монтиран на DIN-шина регулатор на скоростта на вентилатора за монофазни двигатели. Максималният ток е 1,5 A.
Напрежението на двигателя може да се регулира ръчно чрез въртящото се копче от максимум до минимум (230 – 60 VAC). Този бутон също има позиция "ИЗКЛ.". Минималната скорост може да се регулира чрез тример.
Скоростта на вентилатора се регулира чрез промяна на напрежението на двигателя чрез контрол на фазовия ъгъл - Triac технология.
Допълнителни спецификации и описание
Лесен контрол на скоростта на вентилатора
Този ръчно управляван индустриален регулатор на скоростта на вентилатора регулира скоростта на двигателя от максимална до минимална. Когато въртящият се бутон е в позиция "ИЗКЛ.", моторът не е активен. Завъртането на копчето по посока на часовниковата стрелка стартира двигателя на най-висока скорост. Когато копчето се завърти още по посока на часовниковата стрелка, двигателят се забавя до минималната настройка на скоростта.
Приложение
Устройството е предназначено само за вентилатори / двигатели с регулируемо напрежение, т.е. AC вентилатори. Те работят с променлив ток и преобразуват променливия ток в механична енергия. Този контролер намалява напрежението, предоставено на вентилаторите чрез контрол на фазовия ъгъл, използвайки технологията TRIAC. Ако не сте сигурни за вашия тип двигател, горещо ви съветваме да прочетете внимателно придружаващата го документация или да се свържете с производителя на двигателя.
Регулируема минимална скорост с помощта на вградения тример
Минималната скорост на двигателя се регулира чрез тримера отпред в диапазона 20 – 70 % от захранващото напрежение (т.е. около 80 – 180 VAC). Като правило минималното напрежение на двигателя се регулира, за да се избегне спиране на двигателя при ниска скорост. Тримерът е настроен така, че двигателят да не спира поради промени в мрежовото напрежение. Още повече, че когато мотора работи на много ниски обороти има повече бръмчене.
Винаги включен
Позицията "ИЗКЛ." може да бъде деактивирана чрез свързване на захранващото напрежение 230 VAC към нерегулирания изход, т.е. към клеми L1 и N (предназначени за нерегулиран изход). В този случай двигателят ще работи при наличие на захранване. Ако искате да запазите позицията ИЗКЛЮЧЕНА активирана, свържете захранващото напрежение през клеми L и N, като стандарт.
Нерегулиран изход за външни устройства
Ако захранващото напрежение е свързано към L и N, нерегулираният изход е активен, когато двигателят е активиран. Нерегулираният изход може да се използва за управление на външни устройства. Предназначен е за използване в приложения, където не се изисква изключително прецизно регулиране или ниска пулсация, като LED лампа (като индикатор за работа), външни релета, соленоиди, амортисьори и всичко, което е идеално за некритични натоварвания. Когато вентилаторът спре, външното устройство се изключва. Когато вентилаторът е активен, външното устройство е включено. Тъй като този изход е ВКЛЮЧЕН (230 волта) или ИЗКЛЮЧЕН (0 волта), той се нарича „нерегулиран изход“.
LED индикация
Зеленият светодиод показва състоянието на работа. При нормална работа на двигателя светодиодът свети постоянно.
Контролирайте повече от един вентилатор
Можете да свържете няколко двигателя към контролера, стига ограничението на тока да не бъде превишено. В този случай всички те ще работят с еднаква скорост.
Монтаж на DIN шина
Този регулатор на скоростта на вентилатора е предназначен за монтиране на DIN шина вътре в стелажи за оборудване – идеалното решение за индустриално контролно оборудване. DIN шините са метални шини, които отговарят на индустриалните стандарти и се използват за монтиране на промишлено оборудване за обработка. Електрониката за DIN шини съществува от дълго време и става все по-популярна в индустриални приложения в широк спектър от индустрии. Корпусът осигурява IP30 защита срещу проникване на мръсотия и прах.
∞ Как се регулират оборотите на вентилатора
Този ръчно управляван индустриален регулатор на скоростта на вентилатора регулира скоростта на двигателя от максимална до минимална. Когато въртящият се бутон е в позиция "ИЗКЛ.", моторът не е активен. Завъртането на копчето по посока на часовниковата стрелка стартира двигателя на най-висока скорост. Когато копчето се завърти още по посока на часовниковата стрелка, двигателят се забавя до минималната настройка на скоростта.
Приложение
Устройството е предназначено само за вентилатори / двигатели с регулируемо напрежение, т.е. AC вентилатори. Те работят с променлив ток и преобразуват променливия ток в механична енергия. Този контролер намалява напрежението, предоставено на вентилаторите чрез контрол на фазовия ъгъл, използвайки технологията TRIAC. Ако не сте сигурни за вашия тип двигател, горещо ви съветваме да прочетете внимателно придружаващата го документация или да се свържете с производителя на двигателя.
Регулируема минимална скорост с помощта на вградения тример
Минималната скорост на двигателя се регулира чрез тримера отпред в диапазона 20 – 70 % от захранващото напрежение (т.е. около 80 – 180 VAC). Като правило минималното напрежение на двигателя се регулира, за да се избегне спиране на двигателя при ниска скорост. Тримерът е настроен така, че двигателят да не спира поради промени в мрежовото напрежение. Още повече, че когато мотора работи на много ниски обороти има повече бръмчене.
Винаги включен
Позицията "ИЗКЛ." може да бъде деактивирана чрез свързване на захранващото напрежение 230 VAC към нерегулирания изход, т.е. към клеми L1 и N (предназначени за нерегулиран изход). В този случай двигателят ще работи при наличие на захранване. Ако искате да запазите позицията ИЗКЛЮЧЕНА активирана, свържете захранващото напрежение през клеми L и N, като стандарт.
Нерегулиран изход за външни устройства
Ако захранващото напрежение е свързано към L и N, нерегулираният изход е активен, когато двигателят е активиран. Нерегулираният изход може да се използва за управление на външни устройства. Предназначен е за използване в приложения, където не се изисква изключително прецизно регулиране или ниска пулсация, като LED лампа (като индикатор за работа), външни релета, соленоиди, амортисьори и всичко, което е идеално за некритични натоварвания. Когато вентилаторът спре, външното устройство се изключва. Когато вентилаторът е активен, външното устройство е включено. Тъй като този изход е ВКЛЮЧЕН (230 волта) или ИЗКЛЮЧЕН (0 волта), той се нарича „нерегулиран изход“.
LED индикация
Зеленият светодиод показва състоянието на работа. При нормална работа на двигателя светодиодът свети постоянно.
Контролирайте повече от един вентилатор
Можете да свържете няколко двигателя към контролера, стига ограничението на тока да не бъде превишено. В този случай всички те ще работят с еднаква скорост.
Монтаж на DIN шина
Този регулатор на скоростта на вентилатора е предназначен за монтиране на DIN шина вътре в стелажи за оборудване – идеалното решение за индустриално контролно оборудване. DIN шините са метални шини, които отговарят на индустриалните стандарти и се използват за монтиране на промишлено оборудване за обработка. Електрониката за DIN шини съществува от дълго време и става все по-популярна в индустриални приложения в широк спектър от индустрии. Корпусът осигурява IP30 защита срещу проникване на мръсотия и прах.
