Електронен регулатор на обороти за вентилатори, 1,5 A

Артикулен код DRY-1-15-AT
GTIN 0.540.100.300.185.1
Интрастат номер 85.36.50.80
Категория Регулатори от ниска към висока скорост - монтаж на DIN релса
Текуща наличност на стока 13 Бр.
Фабрично време за изпълнение 4 Седмица(и)

Описание на продукта

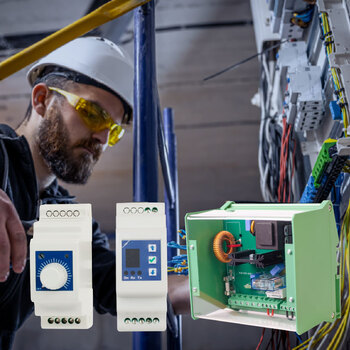

Монтиран на DIN-шина регулатор на скоростта на вентилатора за монофазни двигатели.

Максималният ток е 1,5 A. Напрежението на двигателя може да се регулира ръчно чрез въртящото се копче от минимум до максимум (60 – 230 VAC). Този бутон също има позиция "ИЗКЛ."

Минималната скорост може да се регулира чрез вътрешен тример. Скоростта на вентилатора се регулира чрез промяна на напрежението на двигателя чрез контрол на фазовия ъгъл - Triac технология.

Допълнителни спецификации и описание

Просто и надеждно
Това, което обикновено търсим, когато става въпрос за управление на вентилацията, е просто решение за управление, което също е рентабилно и надеждно. Контролът на скоростта на вентилатора с помощта на този контролер е толкова лесен, колкото включването и изключването на осветлението. Чрез единствения му бутон – вградения потенциометър – скоростта на вентилатора се задава от минимална до максимална чрез просто завъртане по посока на часовниковата стрелка. Устройството е солидно и надеждно решение за управление, което намалява нивата на шум, излъчван от вентилатора, и увеличава експлоатационния живот на двигателя, свързан към него, благодарение на използваната техника TRIAC. Намалената скорост на вентилатора използва значително по-малко енергия от максималната работа и често може да се използва, обикновено при празен или нисък капацитет. Това, което получавате, е опростено ръчно управление, надеждност и ефективност.

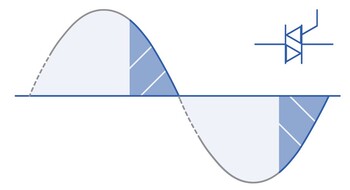

Какво е TRIAC
TRIAC (свиване на триод за променлив ток) е електронен компонент с три клеми, който провежда ток във всяка посока, когато се задейства. Като цяло устройството TRIAC е полупроводник, който може да се използва за променливотокови системи като превключвател. Техниката, използвана тук, се нарича контрол на фазовия ъгъл и използва способността на силовия полупроводник да включва ток, когато неговият гейт е захранен и автоматично да се изключва отново, когато токът, протичащ през него, падне до нула.

Употреба
Тази серия е предназначена за AC вентилатори и управлението се осъществява чрез намаляване на напрежението на двигателя. AC двигателите работят с променлив ток и преобразуват променливия ток в механична енергия. Това означава, че серията е подходяща само за двигатели с контрол на напрежението. Можете да свържете няколко двигателя към контролера, стига ограничението на тока да не бъде превишено. Ако не сте сигурни за вашия тип двигател, горещо ви съветваме да прочетете внимателно придружаващата го документация или да се свържете с производителя на двигателя.

Позиция "ИЗКЛ."
DRY разполага с позиция "ИЗКЛ." - завъртането на потенциометъра обратно на часовниковата стрелка спира двигателя. Ако е необходимо, положението ИЗКЛЮЧЕНО може да бъде деактивирано чрез правилните връзки. В този случай двигателят може да продължи да работи, когато захранването е налично, т.е. когато устройството е свързано към електрическата мрежа, дори и устройството да не е активирано ръчно чрез завъртане на потенциометъра. Стандартно захранващото напрежение се свързва през клеми L и N. Ако дезактивирате позицията "ИЗКЛ.", трябва да свържете захранващото напрежение през клемите, предназначени за нерегулиран изход, а именно L1 и N.


Допълнителен изход
DRY разполага с нерегулиран изход, който е активен, когато двигателят е активиран. Ако захранващото напрежение е свързано към L1 и N, нерегулираният изход е активен, докато двигателят работи. Нерегулираният изход се използва за управление на външни устройства като амортисьори, релета, индикатори за работа и др., които могат да работят без необходимост от регулиране на входящото напрежение. Наименуван е така, тъй като е или 0 V, или 230 V. Максималният ток на този изход е 0,5 A.

Тример с минимална скорост
DRY разполага с тример за регулиране на минималната скорост на вентилатора, поставен отпред. Двигателят може да произвежда малко повече шум при по-ниски скорости и за да се сведат до минимум тези шумове и да се избегне блокиране на двигателя при ниски скорости, минималното напрежение на двигателя може да се регулира чрез тримера за минимална скорост. Може да се настрои в диапазона 20 - 70% от захранващото напрежение.

Монтира се на DIN шина
Този регулатор на скоростта на вентилатора е DIN шина, монтирана в електрически шкаф. Електрониката за DIN шини съществува от дълго време и става все по-популярна в индустриални приложения в широк спектър от индустрии. Инсталирането е много лесно – просто монтирайте устройството върху релсата и го заключете с помощта на щифта в долната част на устройството. Класът на защита от проникване на корпуса е IP30 – защитен от мръсотия и прах.


∞ Как се регулират оборотите на вентилатора


регулатор на обороти
